[規格型號]：	DB-SD50
[產品名稱]：	虛實一體單片機嵌入式實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

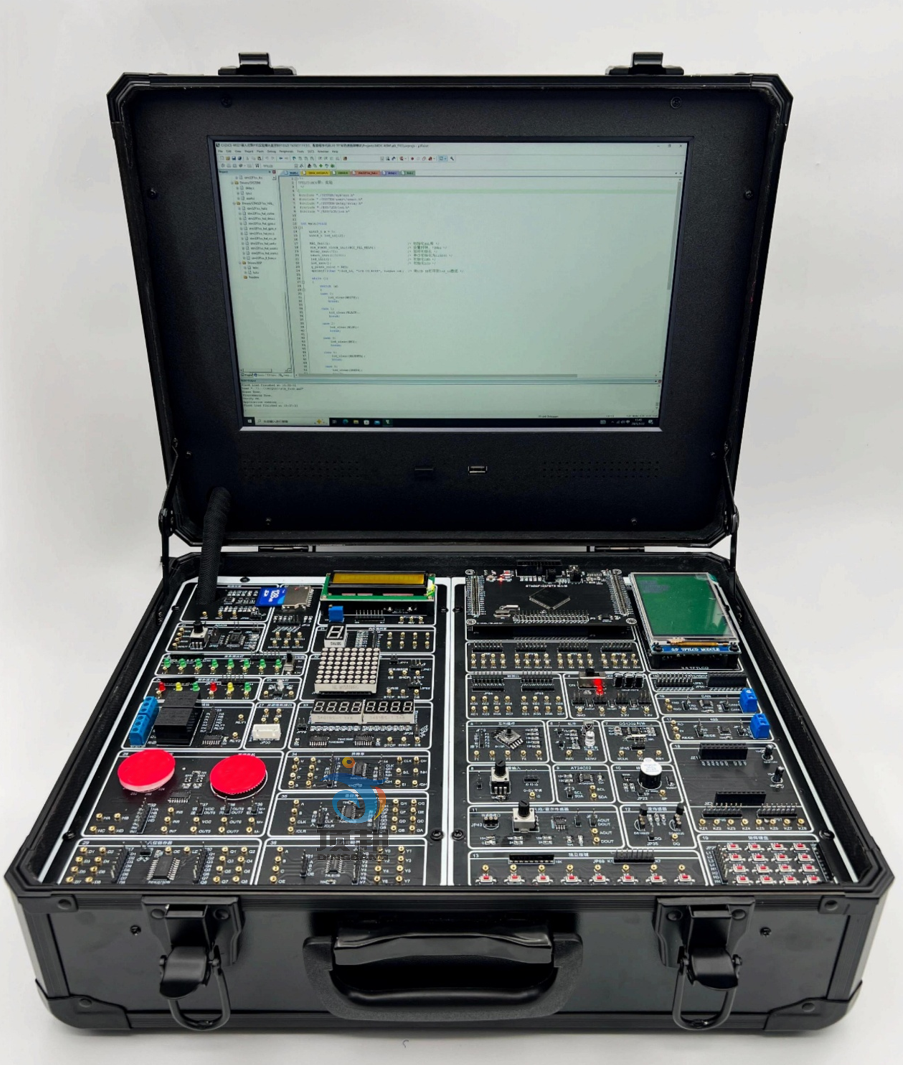

DB-SD50 虛實一體單片機嵌入式實驗箱

標配：內置計算機+上位機軟件+實驗電源+仿真軟件+虛擬仿真實例+實物電路

（參考圖）

一、什么是虛實一體單片機嵌入式實驗箱
虛實結合，簡潔高效，節省空間&時間&開支：
1. 內置一體計算機，無需額外配置電腦
2. 內置實驗電源，穩定可靠的供電
3. 內置穩定通信連接，簡潔穩定，無需繁雜的連線
4. 虛擬仿真實例，快速上手
5. 實物單片機電路，鞏固理論知識
開箱即用，輕松教學：
• 預裝編程軟件和仿真軟件，無需繁瑣安裝
• 系統還原精靈，保障實驗環境穩定
• 節約成本，無需額外購置儀器設備
二、概述
DB-SD50虛實一體單片機嵌入式實驗箱從單片機實驗教學的特點出發，基礎功能實驗電路采用一體化設計方式，創新拓展型實驗電路采用獨立模塊方式，需要時接入主板，既兼顧演示驗證性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程下載接口，是一款靈活性極強的集編程下載調試與一體的新型單片機實驗教學平臺，適合各層次學生進行單片機原理和應用方面的實驗和創新。系統采用模塊化、開放性設計，方便進行實驗教學、課程設計、畢業設計等，便于維護維修。
三、主要特點
1、開放接插式擴展設計
虛實一體單片機嵌入式實驗箱由功能底板加擴展核心板組成，功能底板主要為開發學習板基礎資源部分，擴展核心板為MCU單片機部分，通過將外部資源與核心電路分開設計、組合使用，可以使1套功能資源硬件部分為N多個擴展核心板共用，這種功能底板和核心板既可以分別單獨使用、也可以組合一起使用的開放接插模式，可以共享基礎資源功能，實現無窮盡的擴展。
2、支持多種芯片MCU
標配51和STM32單片機核心板，支持?jǐn)U展AVR、PIC、MSP430、CPLD等各種核心板，從而實現對各種芯片的支持?jǐn)U展，最終實現支持常見主流各種芯片MCU達幾十種甚至數百種之多，而一般開發學習板僅能支持1、2種相近類型的芯片。
3、功能模塊獨立化設計
根據我們多年來的開發經驗以及現有各種開發學習板用戶的反饋建議，此款開發板采用新理念----各功能模塊完全獨立，互不干擾，減小初學者編程誤區。同時可加強初學者對主板硬件電路的認識，盡快熟悉硬件電路，快速入門。在一般開發學習板中不能同時使用的硬件資源，這里可以合理分配IO后共用，增加了模塊間組合的靈活性。
4、支持多種功能模塊的擴展
功能模塊擴展接口，可擴展我公司提供的多種創新模塊，如傾斜檢測傳感器模塊、凝露檢測傳感器模塊、.觸摸檢測傳感器模塊、火焰檢測傳感器模塊、紫外檢測傳感器模塊、氣體檢測傳感器模塊、振動檢測傳感器模塊、超聲波測距模塊、數字光強度測試儀設計、無線數據通訊模塊、人體紅外感應模塊、塵�；覊m粉塵檢測傳感器模塊、USB2.0通訊模塊、TCP/IP以太網模塊、CAN總線模塊等，通過該擴展接口用戶可實現模塊無限擴展。
5、開發軟件
完整單片機實驗軟件調試平臺:直接使用KEIL軟件編譯調試，軟件應用通俗易懂；全新的WINDOWS界面版本，支持XP,WIN7,WIN10等操作系統；符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能；先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息；完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置；完美的集成調試環境，可在XP,WIN7,WIN10,WIN11環境下，在調試窗口中直接運行和源程序調試，無需任何其它煩瑣的操作。
四、詳細硬件配置
（一）內置一體計算機
(1) CPU主頻為2.16GHz。內存DDR3LSODIMMX14G，固態硬盤，支持上電自啟動。
(2) 提供HDMI接口14寸IPS屏，畫質高達1920*1080高分辨率，60Hz刷屏無卡頓。
(3) 提供1xUSB3.0，3xUSB2.0，1個耳機接口&麥克風1個COM串口，1xHDML,1xVGA，2個天線接口，2x千兆網口等豐富的接口資源。
(4) 模塊安裝自恢復還原系統，可有效防止病毒感染，安全穩定。
(5) 平臺標配藍牙無線鼠標和鍵盤，方便用戶操作控制和編程。
(6) 平臺無需外配電腦，即可完成實驗平臺所有實驗項目。
（二）51單片機核心板組成：
51單片機擴展核心板IO口全部引出，接供“排針”和“1mm鎖緊孔”兩種方式引出，方便外接其他模塊，靈活擴展。配套STC90C516RD+單片機，工作頻率范圍0~40MHz,51K字節ROM,1280字節RAM,支持在線編程，內置看門狗和集成MAX810專用復位電路。
（三）獨立外置Keilc51USB接口仿真器
標配獨立外置式Keilc51USB接口仿真器，即插即用，臺式電腦、無串口的筆記本均適用。3CPU設計，真實仿真32條IO腳，包括任意使用P30和P31口。通訊速率達到115200BPS，也是KEIL支持的最高速度，單步運行如飛，非內置仿真器可比。
（四）STM32核心板組成：
STM32在擴展核心板IO口全部引出，方便外接其他模塊，靈活擴展。配套STM32主芯片STM32F103ZET6,LQFP144封裝，STM32F103ZET6芯片基于ARMCortex-M332位的RISC內核，工作頻率最高可達72MHZ,內置FLASH：512K，SRAM：64K;外擴SPIFLASH：W25Q128，16M字節,豐富的增強I/O端口和聯接到兩條APB總線的外設。
（五）ST-LINK/V2仿真器
(1) 支持任意電腦系統，包括XP、win7、win8、win10、win11等;
(2) 增強型,帶保護芯片,可選擇雙供電;
(3) ST-LINK/V2是一款可以在線仿真以及下載STM8以及STM32的開發工具。
(4) ST-LINK/V2是ST意法半導體為評估、開發STM8系列和STM32系列MCU而設計的集在線仿真與下載為一體的開發工具。
(5) STM8系列通過SWIM接口與ST-LINK/V2連接;
(6) STM32系列通過JTAG/SWD接口與ST-LINK/V2連接。
(7) ST-LINK/V2通過高速USB2.0與PC端連接。
(8) 支持的軟件:ST-LINKUtilityv2.0（及以上版本）,STVDVersion4.2.1（及以上版本）,STVPVersion3.2.3（及以上版本）,IAREWARMRevisionv6.20（及以上版本）,IAREWSTM8Revisionv1.30（及以上版本）,KEILRVMDKRevisionv4.21（及以上版本）.
（六）標配3.5寸TFTLCD模塊觸摸液晶屏：
(1) 屏幕尺寸：3.5寸
(2) 屏幕像素：480*320
(3) 主控制器：NT35310
(4) 控制接口：16位8080并口
(5) 觸摸方式：電阻式觸摸
(6) 工作電流：130mA(Max)
(7) 工作溫度：-10°C〜60C
(8) 有效顯示區域：97.4x56.4mm
（七）基板硬件組成
(1) 1個電源指示燈（紅色）
(2) 8個彩色流水燈（紅2.黃2.綠2，百2）
(3) 1個雙色燈
(4) 無源蜂鳴器
(5) 1組復位按鍵
(6) 1個感應式觸摸模塊（板載）
(7) 8個獨立按鍵
(8) 4X4矩陣鍵盤
(9) 5向搖桿按鍵
(10) USB通訊接口（核心板）
(11) USB轉串口模塊（核心板）
(12) 標準的JTAG/SWD調試下載口（核心板）
(13) MAX485多機通訊模塊
(14) CAN接口（采用TJA1050芯片）
(15) SD卡模塊
(16) 2個4位數碼管
(17) 1個1位數碼管
(18) 1個8X8紅綠雙色點陣
(19) LCD1602液晶接口
(20) 3.5寸TFTLCD彩屏接口
(21) 攝像頭模塊接口(需選配1只OV7670攝像頭模塊)
(22) 兩路DS18B20數字溫度傳感器模塊接口（含傳感器）
(23) 熱敏/光敏/霍爾傳感器模塊
(24) 2路直流電機接口（配1個直流電機）
(25) 2路步進電機接口（配1個步進電機）
(26) 2路繼電器
(27) DS1302時鐘模塊
(28) AT24C02模塊
(29) 模擬量輸入
(30) 74HC164串口轉并口模塊
(31) 74HC165并口轉串口模塊
(32) 紅外發射模塊
(33) 紅外接收
(34) PCF8591AD/DA模塊
(35) 74HC573鎖存芯片
(36) 74LS138三八譯碼器模塊
(37) 濕度傳感器模塊
(38) 3V3電源電路
(39) 1.8V電源電路
(40) 3V3/5V/1V8/GND電源引出
(41) 自恢復保險絲電源保護
(42) STM32核心板擴展接口
(43) 功能模塊擴展接口
(44) 配置多種規格杜邦線作為實驗連接線

友情提示：

1、貨品驗收：閣下收貨時請檢查虛實一體單片機嵌入式實驗箱的貨品外觀，核實虛實一體單片機嵌入式實驗箱的數量及配件，拒收處于受損狀態的虛實一體單片機嵌入式實驗箱；

2、質保：頂邦將為閣下提供虛實一體單片機嵌入式實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對虛實一體單片機嵌入式實驗箱的免費維修，超出條件承諾時提供對虛實一體單片機嵌入式實驗箱的有償維修；

3、退換貨：閣下單方面原因?qū)е碌奶搶嵰惑w單片機嵌入式實驗箱選型錯誤或虛實一體單片機嵌入式實驗箱購買數量錯誤，造成虛實一體單片機嵌入式實驗箱的退換貨要求，將不被接受；

4、貨期：虛實一體單片機嵌入式實驗箱的發貨期為參考值，如您需要了解虛實一體單片機嵌入式實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對虛實一體單片機嵌入式實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關虛實一體單片機嵌入式實驗箱的咨詢。
