邁騰GTE全車電器智能聯動理實一體化實操平臺
[規格型號]: DB-QC97
[產品名稱]: 邁騰GTE全車電器智能聯動理實一體化實操平臺
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

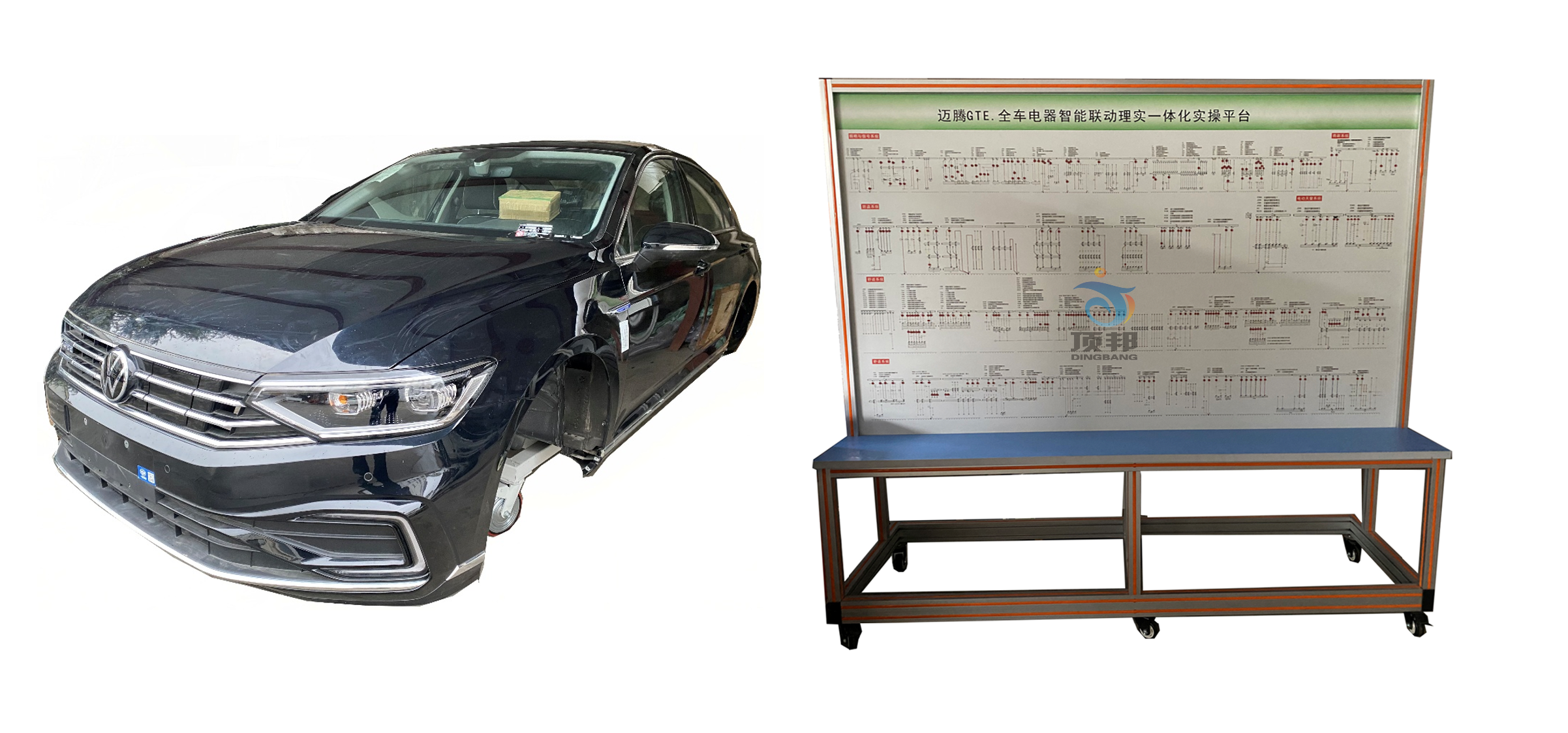

邁騰GTE全車電器智能聯動理實一體化實操平臺
一.產品簡介
  邁騰GTE全車電器智能聯動理實一體化實操平臺選用新能源混動汽車車身車殼和低壓電器控制系統真實材料制作的實驗實訓臺架,可完成低壓電器控制系統相關的實驗實訓內容。適合于各類院校對新能源混動汽車低壓電器控制系統等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
邁騰GTE全車電器智能聯動理實一體化實操平臺車輛技術指標要求:
插電混動發動機排量≥1.4T功率:≥155kw,綜合最大扭矩:≥400N·m,車身尺寸:≥4865mm×1832mm×1469mm,前置前驅,NEDC純電續航里程≥63km,6檔濕式雙離合車型。
二.功能特點
1.保留車殼與車身電器低壓系統各部件,保留電氣連接方式與原車功能,可實現線束與電器插拔拆卸訓練,仿真真車情境低壓電器系統檢測與維修。
2.平臺與動力電池包等臺架聯動通訊,CAN總線信息交互工作。
3.設備由原車解剖的車身平臺和教學板組成,車身車殼安裝原車零部件,底部安裝4個腳輪,移動靈活,腳輪帶自鎖裝置。
4.車身安裝有真實可運行的原車車身電器低壓系統(包括燈光、中控門鎖、電動車窗﹑電動天窗、雨刷系統、車身防盜系統﹑電動后視鏡、音響等),展示車身電器低壓系統的結構與原理、動態演示車身電器低壓系統工作過程。
5.安裝有診斷座接口,可連接專用或通用型汽車解碼器,對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.移動教學臺面板采用4mm厚鋁塑板,立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板;學員可直觀對照圖板和實物,認識和分析系統的工作原理。
7.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
8.安裝有故障模擬系統,能實現低壓電路系統故障設置及診斷排除,可設置常見故障的設置及考核故障點24個。
9.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,臺面寬40CM,經久耐用不生銹,帶4個帶自鎖裝置萬向腳輪,便于移動。
10.配套實訓(實驗)指導書等教學資料,包含工作原理、實訓項目、故障設置及分析等要點說明。
11.安裝安全保護裝置:急停開關、機械式電源總開關、轉動部位防護保護罩警告提示。
三.技術規格
1.外形尺寸:2040×650×1800mm(長×寬×高)
2.面板外形尺寸:1988×1220mm(長*寬)
3.移動腳輪:100*60mm
4.工作溫度:-40℃~+50℃
5.工作電源:DC12V
6.輸入電源:AC220V±10%50Hz;
四.實訓(實驗)項目
1.全車低壓電器系統(包括燈光、中控門鎖、電動車窗﹑電動天窗、雨刷系統、車身防盜系統﹑電動后視鏡、音響等等)檢測故障診斷實訓。
2.純電動汽車全車電器系統(低壓電器系統)理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷。
五.基本配置
(邁騰GTE.新能源混動汽車)車身電腦、手剎開關、座椅、電動天窗、車身防盜系統﹑牌照燈、閱讀燈、帶移動腳輪鋼制底座的汽車車殼總成(局部解剖)左前車窗電機、右前車窗電機、左后車窗電機、右后車窗電機、左前鎖塊、右前鎖塊、右后鎖塊、左后鎖塊、電源總開關、保險絲盒、車窗組合開關、中控鎖開關、組合開關、左右前大燈總成、左右前霧燈、左右轉向燈、左右組合尾燈、牌照燈、燈光開關、倒車燈開關、危險燈開關、剎車開關、雨刮總成、雨刮開關、雨刮繼電器、洗滌電機、喇叭、喇叭開關、電動后視鏡與開關、音響與導航總成、音響揚聲器(6寸200W)、DC12開關電源、點火開關、一體化全鋁合金型材搭建的移動臺架(2040×650×1800mm(帶自鎖腳輪裝置,帶安裝檢測端子的原理面板,面板1988×1220mm)、故障設置和考核系統、設備操作說明書。
