DB-SD46 雙核單片機實驗箱

一、概述
雙核單片機實驗箱基于Keil C雙核單片機系列，注重單片機本身功能的應用，充分體現單片機的特點，基礎功能實驗電路采用一體化設計方式，創新拓展型實驗電路采用獨立模塊方式，需要時接入主板，既兼顧演示驗證性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程下載接口，是一款靈活性極強的集編程下載調試于一體的新型單片機實驗教學平臺，適合各層次學生進行單片機原理和應用方面的實驗和創新。

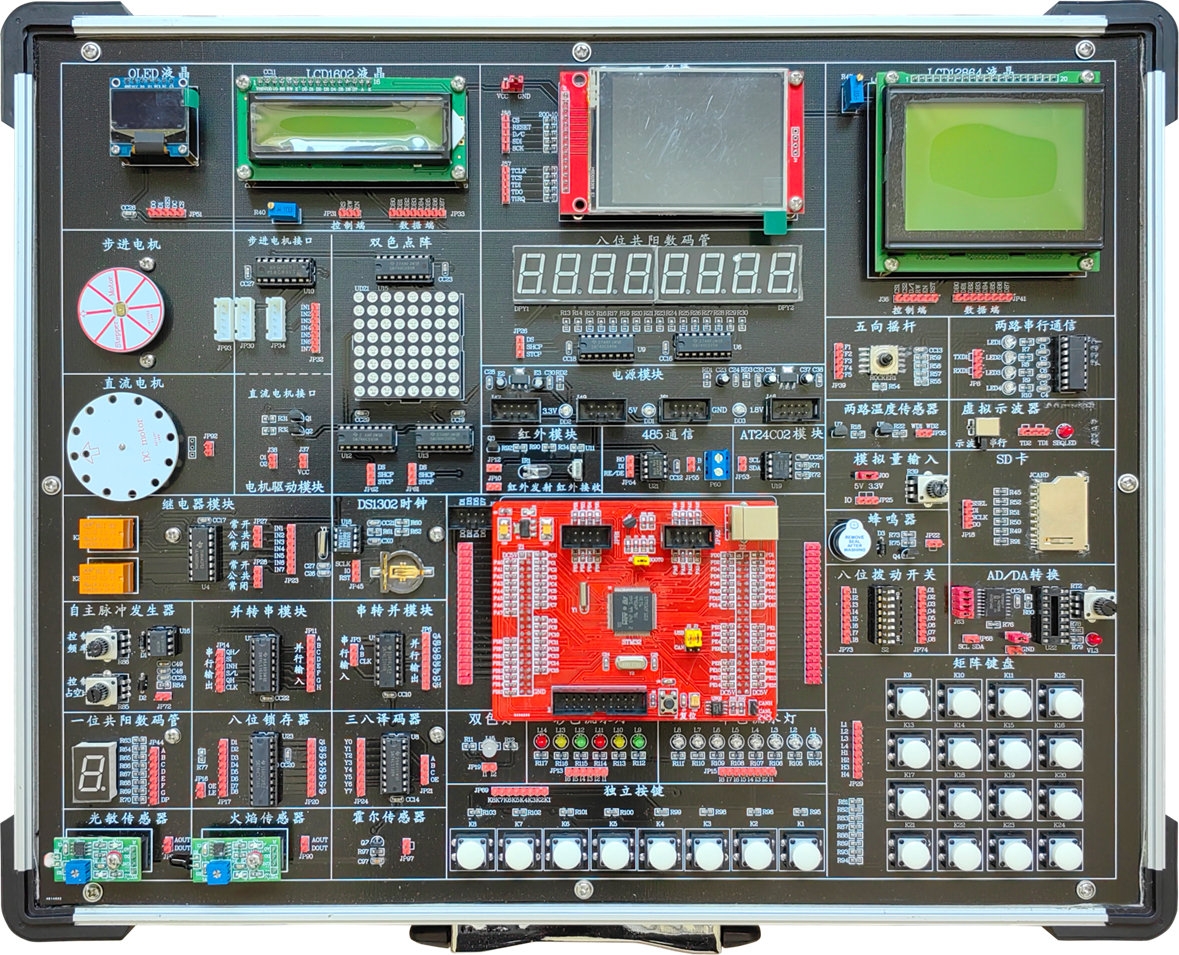

（參考圖）

二、主要技術特點
1、它是國內首款將MCGS工業組態軟件應用于單片機控制系統中，直觀形象地展示實
際自動控制工業場景。
2、支持多種CPU實驗開發，含51、MSP430、AVR、PIC、STM32等單片機，各CPU模塊統一尺寸，統一接口，共用一塊實驗底板，支持Keil C51，提供詳細實驗指導書、C語言實驗例程、word文檔。標配51單片機核心系統和STM32嵌入式核心系統。
3、功能模塊完全獨立
根據我們多年來的開發經驗，和取聽廣大用戶的建議，此款開發板采用最新理念——各
功能模塊完全獨立，互不干擾，減小初學者編程誤區。板載豐富的實驗硬件資源和接口，并對外全部開放I/O口，既可簡單的使用短路帽進行默認的資源連接（方便初學者直接使用），也可以取下短路帽后采用杜邦線連接單片機的任意I/O口線，輕松搭建自己的電路。
4、配合本公司精心編寫的大量C語言實驗例程，可使用戶快速掌握單片機原理及其實用接口技術。同時可加強初學者對主板硬件電路的認識，盡快熟悉硬件電路。因為各功能模塊均獨立設計，可以直接用各種單片機，無需再做第二次投資。
5、單片機實驗中有些實驗（D/A轉換實驗、定時器實驗等）需要觀察輸出信號的波形，本實驗箱可以選配雙通道虛擬示波器（實驗室如果有獨立示波器的話，可以不配），可以測量各種模擬信號，并可以保存波型文件，圖片文件，方便插入在教學課件中。
6、下面詳細硬件配置里的全部硬件都集成在一個主板上，穩定可靠，方便操作，同時也方便實驗室的管理。
三、詳細硬件配置
（下面全部硬件集成在一個主板上，無須外擴,方便實驗室管理)
3.1   實驗箱底板
3.1.1 單色流水燈模塊：8 個高亮綠色LED 燈，用于流水燈實驗。
3.1.2 雙色流水燈模塊：6 個高亮直插LED燈，紅黃綠三種顏色，用于交通燈實驗。
3.1.3 雙色LED燈模塊：紅綠雙色直插LED 燈，用于簡易邏輯筆設計。
3.1.4 8 位數碼管模塊：2 個四位一體共陽極數碼管，2個74HC595 驅動芯片，用于時鐘顯示實驗。
3.1.5 1位數碼管模塊：1 個 8 段數碼管，共陽極，0.56 英寸，用于數碼管認識實驗。
3.1.6 紅綠雙色點陣模塊：3 個74HC595 驅動芯片，一個紅綠雙色點陣顯示屏，用于字符和中文的LED顯示。
3.1.7 LCD1602 液晶屏模塊：標準 LCD1602 液晶屏接口，1 個帶背光的 LCD1602 液晶屏，用于字符液晶顯示實驗。
3.1.8 LCD12864 液晶屏模塊：標準LCD12864 液晶屏接口，支持串行、并行液晶屏，用于圖像和中文顯示。
3.1.9 OLED 顯示模塊：0.96寸OLED 液晶屏，128*64 顯示,用于新型顯示器 OLED 液晶屏的應用學習。
3.1.10 TFT 彩屏模塊：彩屏接口支持8 位、16 位TFT ，支持觸摸屏控制，帶背光開關。配套 2.8 寸彩屏，帶觸屏功能，262K 色，8 位數據端。
3.1.11 8 個獨立按鍵：8 個獨立按鍵，帶上拉電阻。
3.1.12 4X4 矩陣鍵盤：4 行4 列矩陣鍵盤，共16 個按鍵，帶上拉電阻。
3.1.13 五向搖桿：一個五向搖桿，具有上、下、左、右、中五個方向。
3.1.14 蜂鳴器模塊：無源蜂鳴器
3.1.15 DS1302 時鐘模塊：DS1302 芯片，模塊帶后背電池座。
3.2   傳感器模塊
3.2.1 兩路DS18B20 模塊：兩路 DS18B20 溫度傳感器接口。
3.2.2 光敏傳感器模塊：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED燈，支持光敏二極管、光敏電阻等光電開關器件。
3.2.3 火焰?zhèn)鞲衅髂K：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED 燈，支持火焰?zhèn)鞲衅鳌?nbsp;
3.2.4 霍爾傳感器模塊：集成 LM393 比較器，基準電壓可調電阻、模擬量輸出接口、數字量輸出接口、模擬量指示LED 燈，支持霍爾傳感器。
3.2.5 可以配置無線發射模塊、RFID傳感器等（根據用戶要求任意配置各種傳感器）。
3.3 電器控制模塊
3.3.1 1路直流電機接口：ULN2003 驅動芯片。一路可調速、可調向雙功能電機接口。
3.3.2 1路步進電機接口：ULN2003驅動芯片。標準5線4相步進電機接口。
3.3.3 2路繼電器：ULN2003 驅動芯片。兩個5V 繼電器，兩個3P 接線端子。
3.4 數據傳輸、存儲模塊
3.4.1 2路串口：SP3232 芯片，+3.0v-+5V 工作電壓，公頭串口座一個，母頭串口座一個，狀態指示燈4 個。
3.4.2 AT24C02 存儲模塊：AT24C02 芯片。
3.4.3 模擬量輸入模塊：0V-5V 輸入可調，0R-10K 電阻值可調。
3.4.4 串轉并模塊：74HC164 芯片。
3.4.5 并轉串模塊：74HC165 芯片。
3.4.6 SD 卡模塊：標準SD卡卡槽，SPI 控制，4-bit 傳輸模式。
3.4.7 MAX485 模塊：MAX485 芯片，1 組 2P 接線端子輸出，1 組插針輸出。
3.4.8 紅外發射模塊：紅外發射二極管。
3.4.9 紅外接收模塊：HX838 紅外一體化接收頭。
3.4.10 PCF8591 AD/DA 模塊：PCF8591 芯片，4路模擬量輸入，1 路模擬量輸出，IIC通信。
3.4.11 鎖存器模塊：74HC573 鎖存芯片，兼容標準CMOS 。
3.4.12 三八譯碼器：74LS138 芯片，TTL 電平。
3.4.13 核心板擴展接口：接口插座20P 兩排，IO 擴展插針20P 兩排。
3.5 電源模塊
3.5.1 3V3 電源電路：LM1117-3V3 穩壓芯片。
3.5.2 1V8 電源模塊：LM1117-1V8 穩壓芯片。
3.5.3 電源引出：GND/5V/3V3/1V8 電源各一組，每組 6 路引出。
3.5.4 自恢復保險絲：斷開電流300ma 。
3.5.5 模塊名稱：USB 接口，mini USB,A 型母頭，D+ ，D- 。
3.6 標配核心模塊
3.6.1 配在線下載 CPU 芯片 STC12C5A60S2 1 片，自帶在線下載電路。
3.6.2 配在線下載CPU芯片STM32F103VET6 1片，配STM32仿真器1個。
3.7 虛擬示波器
3.7.1 真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率。
3.7.2 帶有實時X-Y示波器：自動同步顯示功能。
3.7.3 存儲功能：存儲/栽入/分析歷史波型。
3.7.4 輸入模擬電壓信號幅值由軟件調整，勿需硬件開關切換。
3.7.5 帶有幅頻/相頻特性專用虛擬示波器�？梢员４娌ㄐ臀募�，圖片文件，方便插入在教學課件中。
3.8 機箱
3.8.1 堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 460×380×120mm
3.9 創新核心系統配置(一批設備里配一套供創新設計用)
3.9.1 DSP核心系統:含DSP28335核心模塊和DSP仿真器。
3.9.2 MSP430核心系統: 含MSP430F149單片機核心模塊和FET430UIF仿真器。
3.10 軟件
3.10.1、集成多種單片機兼容的通用 KEIL 軟件環境，支持匯編和 C 語言的編程、編譯、鏈接和源程序級調試和在線下載。
3.10.2、在線下載軟件：STC_ISP_V479。
3.10.3、MGCS 工業組態軟件。
3.10.4、C 語言編程單片機應用設計例程。
3.10.5、MGCS 工業組態軟件與單片機接口例程。
四、可以實現的實驗項目
4.1 51單片機系統實驗
實驗一單色流水燈測試
實驗二彩色流水燈測試
實驗三雙色燈測試
實驗四單個數碼管顯示
實驗五矩陣鍵盤顯示
實驗六 8X8紅綠雙色點陣
實驗七 LCD1602液晶顯示
實驗八 LCD12864液晶顯示
實驗九 OLED模塊顯示
實驗十 TFT彩屏模塊測試
實驗十一五向搖桿按鍵測試
實驗十二 DS18B20溫度顯示
實驗十三直流電機測試
實驗十四步進電機控制
實驗十五繼電器控制
實驗十六串口通訊測試
實驗十七 DS1302時鐘模塊測試
實驗十八蜂鳴器測試
實驗十九 AT24C02模塊測試
實驗二十 74HC164串轉并測試
實驗二十一 74HC165并轉串測試
實驗二十二 74HC138三八譯碼器
實驗二十三 74HC573鎖存器
實驗二十四紅外發送接收測試
實驗二十五紅外解碼測試
實驗二十六   SD卡模塊測試
實驗二十七 PCF8591AD/DA模塊測試
實驗二十八自主脈沖發生器測試
實驗二十九外部中斷檢測
實驗三十    交通燈模擬控制
實驗三十一定時器電子鐘（數碼管顯示）
實驗三十二頻率計設計
實驗三十三火焰?zhèn)鞲衅鳈z測
實驗三十四光敏傳感器檢測
實驗三十五　單片機雙機通信實驗_用RS485總線
實驗三十六工業組態軟件MCGS編程實驗
實驗三十七工業組態軟件MCGS在單片機控制中的應用實驗
1）步進電機控制實驗_總線控制
2）直流電機控制實驗_總線控制
3）工業順序控制實驗_位控制
4）數據采集實驗_總線控制
5）數字電壓表實驗
6）交通燈控制實驗
4.2 STM32嵌入式系統實驗
實驗一 LED 閃爍實驗
實驗二蜂鳴器實驗
實驗三 SysTick時鐘實驗
實驗四 RCC系統時鐘實驗
實驗五按鍵實驗
實驗六靜態數碼管顯示
實驗七外部中斷
實驗八定時器
實驗九 PWM呼吸燈實驗
實驗十串口通信實驗
實驗十一 printf 輸出實驗
實驗十二 LCD1602顯示
實驗十三 IIC(24C02)實驗
實驗十四 DS18B20溫度測量
實驗十五內部ADC實驗
實驗十六待機喚醒實驗
實驗十七內部RTC 時鐘實驗
實驗十八窗口看門狗實驗
實驗十九獨立看門狗實驗
實驗二十 DMA-DAC
實驗二十一輸入捕獲實驗
實驗二十二 8個數碼管顯示
實驗二十三 OLED屏顯示
實驗二十四 LCD12864液晶顯示
實驗二十五雙色點陣
實驗二十六 DS1302時鐘
實驗二十七 PCF8591 AD/DA轉換
實驗二十八 TFT彩屏顯示
實驗二十九計算器實驗
實驗三十    萬年歷
實驗三十一步進電機
實驗三十二直流電機
實驗三十三 SD卡模塊
實驗三十四紅外遙控接收
實驗三十五 μC/OS-II入門實驗
五、實驗箱配置表

序號	名稱	說明	數量
1	雙核單片機實驗箱（標配）	含箱體、電源、51CPU單片機核心系統、實驗模塊電路。	1套
2	杜邦排線	8芯30cm	4根
3	杜邦排線	5芯30cm	3根
4	單根杜邦	40cm	10根
5	XH2.54排線	5芯12cm	1根
6	RS232串口通信線（2、3直通）	1.5m（下載線）	1根
7	交流電源線	1.5m	1根
8	遙控器		1個
9	RS232串口通信線（2、3交叉）	1.5m（示波器通信線）	1根
10	配套軟件	KEIL C 軟件和組態軟件各一張	1套
11	實驗指導書		1套
12	STM32核心系統	CPU是STM32F103VET6的STM32核心板+仿真器	1套

友情提示：

1、貨品驗收：閣下收貨時請檢查雙核單片機實驗箱的貨品外觀，核實雙核單片機實驗箱的數量及配件，拒收處于受損狀態的雙核單片機實驗箱；

2、質保：頂邦將為閣下提供雙核單片機實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對雙核單片機實驗箱的免費維修，超出條件承諾時提供對雙核單片機實驗箱的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾p核單片機實驗箱選型錯誤或雙核單片機實驗箱購買數量錯誤，造成雙核單片機實驗箱的退換貨要求，將不被接受；

4、貨期：雙核單片機實驗箱的發貨期為參考值，如您需要了解雙核單片機實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對雙核單片機實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關雙核單片機實驗箱的咨詢。
