安全用電實訓設備，安全繼電器的原理
2024-05-19 06:49安全繼電器的原理
安全繼電器主要作用就是互補彼此繼電器等的物理缺陷，達到低誤動作高可靠運行性的目的。
一般常用于緊急停止按鈕按下后設備的再啟動、安全切斷動力和控制電源、重新啟動設備時的誤動作可能性、安全防護動作后的再啟動設備的可能性等。
目前常用的安全繼電器有PILZ，西門子也有但沒有成一個體系。
安全繼電器是由數個繼電器與電路組合而成，為的是要能互補彼此的異常缺陷，達到正確且低誤動作的繼電器完整功能，使其失誤和失效值愈低，安全因素則愈高，因此需設計出多種安全繼電器以保護不同等級機械，主要目標在保護暴露於不同等級之危險性的機械操作人員。
安全繼電器特點 ：
繼電器輸出：多個安全觸點(常開)，多個輔助觸點(常閉)。
可連接急停按鈕，安全門按鈕和啟動按鈕。
電源電壓顯示。
繼電器狀態顯示。
反饋回路用于檢測外部保護回路狀態。
此繼電器符合下列安全要求：
采用冗余的接線方式，并具有自身診斷功能。
當有部分元件損壞時，仍然具有保護作用。
在每次開-關設備時都會自動檢測，繼電器是否能正常工作。
用于直流和交流的繼電器都有電器保險。
安全繼電器應用
可以運用安全繼電器模塊配合以下原有的安全保護開關達到更確實的防護措施。
1 、使用電磁鎖門鎖開關的應用以確保作業區的安全。(機器不能立即停止)。
2 、緊急停止開關于緊急情況時停止機器之用。
3 、使用鑰匙配合安全門開關做為檢測門開閉之用(機器需立即停止)。
4、 使用安全限位開關檢測門的位置、開或關的應用。
5 、使用安全光柵防止工作人員進入危險工作范圍。
6 、使用安全踏墊開關以確認機器操作人員以進入工作作業區。
7、使用兩手按壓開關確認機器操作人員雙手已離開危險工作區。
二、設備特點
1、多重、可靠、全面的安全保護
安全用電實訓裝置電源總開關采用可靠性漏電保護斷路器，一旦漏電能在0.1秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。
2、完善的硬件配置：
安全用電實訓裝置所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。
3、設備擴展方便：模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。
4、設備的可靠性：元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。
5、可進行電工實訓項目教學法的各種項目。
三、技術性能
1、工作電源：三相五線，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、環境溫度：－30℃-40℃；相對濕度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、實驗項目
兆歐表的使用
接地電阻測試儀的使用
電流感知實驗
模擬人體阻抗實驗
模擬人體跨步電壓觸電實驗
IT系統絕緣監視模擬實驗
特低安全電壓的認識實驗
安全隔離變壓器的認識及安全原理實驗
電網IT系統模擬實驗
電網TT系統模擬實驗
TN系統模擬實驗
TN系統電網設備接地部分設備接零危害模擬
TN系統零線斷線與設備漏電模擬
TN系統零線斷線與不平衡負荷模擬
等電位連接模擬實驗
漏電保護器原理模擬實驗
安全標志牌的認識實驗
五、設備構成
六、配置清單
安全繼電器主要作用就是互補彼此繼電器等的物理缺陷，達到低誤動作高可靠運行性的目的。
一般常用于緊急停止按鈕按下后設備的再啟動、安全切斷動力和控制電源、重新啟動設備時的誤動作可能性、安全防護動作后的再啟動設備的可能性等。
目前常用的安全繼電器有PILZ，西門子也有但沒有成一個體系。
安全繼電器是由數個繼電器與電路組合而成，為的是要能互補彼此的異常缺陷，達到正確且低誤動作的繼電器完整功能，使其失誤和失效值愈低，安全因素則愈高，因此需設計出多種安全繼電器以保護不同等級機械，主要目標在保護暴露於不同等級之危險性的機械操作人員。
安全繼電器特點 ：
繼電器輸出：多個安全觸點(常開)，多個輔助觸點(常閉)。
可連接急停按鈕，安全門按鈕和啟動按鈕。
電源電壓顯示。
繼電器狀態顯示。
反饋回路用于檢測外部保護回路狀態。
此繼電器符合下列安全要求：
采用冗余的接線方式，并具有自身診斷功能。
當有部分元件損壞時，仍然具有保護作用。
在每次開-關設備時都會自動檢測，繼電器是否能正常工作。
用于直流和交流的繼電器都有電器保險。
安全繼電器應用
可以運用安全繼電器模塊配合以下原有的安全保護開關達到更確實的防護措施。
1 、使用電磁鎖門鎖開關的應用以確保作業區的安全。(機器不能立即停止)。
2 、緊急停止開關于緊急情況時停止機器之用。
3 、使用鑰匙配合安全門開關做為檢測門開閉之用(機器需立即停止)。
4、 使用安全限位開關檢測門的位置、開或關的應用。
5 、使用安全光柵防止工作人員進入危險工作范圍。
6 、使用安全踏墊開關以確認機器操作人員以進入工作作業區。
7、使用兩手按壓開關確認機器操作人員雙手已離開危險工作區。

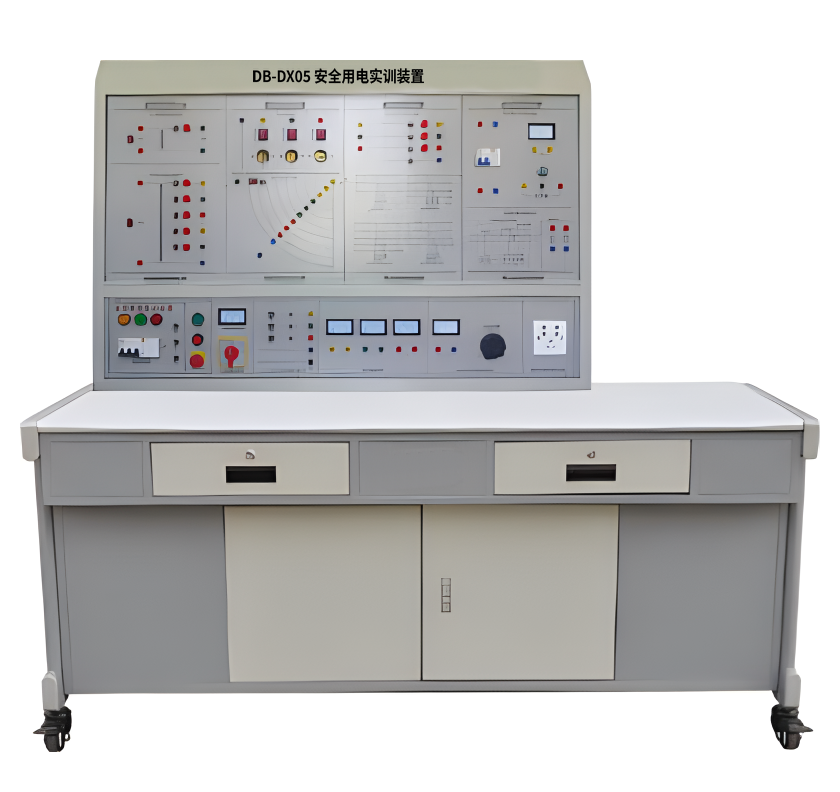

一、設備概述：
安全用電實訓裝置適用于《電氣安全工程》.《安全用電》.《電工作業》.《電工技術》.《電力工程概論》等課程教學實訓。學員可通過實訓教學，熟悉各種電氣事故的原因和預防電氣事故的實用操作措施，從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決氣事故的能力。
安全用電實訓裝置可以學習電網的多種連接方式、多種常用的線路保護方式，比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。
安全用電實訓裝置采用臺式模塊化（掛板）結構，可擴展性強。教學模型均安裝在掛板上，使實訓元件更加直觀，方便學員學習掌握。
安全用電實訓裝置適用于《電氣安全工程》.《安全用電》.《電工作業》.《電工技術》.《電力工程概論》等課程教學實訓。學員可通過實訓教學，熟悉各種電氣事故的原因和預防電氣事故的實用操作措施，從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決氣事故的能力。
安全用電實訓裝置可以學習電網的多種連接方式、多種常用的線路保護方式，比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。
安全用電實訓裝置采用臺式模塊化（掛板）結構，可擴展性強。教學模型均安裝在掛板上，使實訓元件更加直觀，方便學員學習掌握。
1、多重、可靠、全面的安全保護
安全用電實訓裝置電源總開關采用可靠性漏電保護斷路器，一旦漏電能在0.1秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。
2、完善的硬件配置：
安全用電實訓裝置所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。
3、設備擴展方便：模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。
4、設備的可靠性：元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。
5、可進行電工實訓項目教學法的各種項目。
三、技術性能
1、工作電源：三相五線，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、環境溫度：－30℃-40℃；相對濕度：≤90％
4、重量： 80kg
5、外形尺寸：1700mm×750mm×1500mm
四、實驗項目
兆歐表的使用
接地電阻測試儀的使用
電流感知實驗
模擬人體阻抗實驗
模擬人體跨步電壓觸電實驗
IT系統絕緣監視模擬實驗
特低安全電壓的認識實驗
安全隔離變壓器的認識及安全原理實驗
電網IT系統模擬實驗
電網TT系統模擬實驗
TN系統模擬實驗
TN系統電網設備接地部分設備接零危害模擬
TN系統零線斷線與設備漏電模擬
TN系統零線斷線與不平衡負荷模擬
等電位連接模擬實驗
漏電保護器原理模擬實驗
安全標志牌的認識實驗
五、設備構成
| 序號 | 名稱 | 規格型號 | 數量 | 圖例 |
| 1 | 安全用電實訓裝置 | 金屬臺+木質臺面+電源控制+實訓面板 | 1臺 | |
| 2 | 安全用電掛箱1 | 完成安全變壓器，特低安全電壓的認識實驗 | 1塊 |
 |
| 3 | 安全用電掛箱2 | 完成模擬人體跨步電壓觸電實驗 | 1塊 |
 |
| 4 | 安全用電掛箱3 |
完成以下實驗 1、安全隔離變壓器的認識及安全原理實驗2、電網接線方式模擬 3、電網IT系統模擬實驗 4、電網TT系統模擬實驗 5、TN系統模擬實驗 |
1塊 |
 |
| 5 | 安全用電掛箱4 | 完成電流型漏電保護實驗、電流感知實驗 | 1塊 |
 |
| 6 | 安全用電掛箱5 |
完成以下實驗 1、模擬人體阻抗實驗 2、模擬人體跨步電壓觸電實驗 3、人體不同電流途徑的傷害 |
1塊 |
 |
| 7 | 安全用電掛箱6 | 完成人體觸電模擬 | 1塊 |
 |
| 8 | 安全用電掛箱7 |
完成以下實驗 1、TN系統電網設備接地部分設備接零危害模擬 2、TN系統零線斷線與設備漏電模擬 3、TN系統零線斷線與不平衡負荷模擬 4、等電位連接模擬實驗 |
1塊 |
 |
| 9 | 兆歐表 | 完成兆歐表的使用 | 1臺 |
| 序號 | 名稱 | 規格型號 | 數量 |
| 1 | 安全用電實訓裝置 | 金屬臺+木質臺面+電源控制+實訓面板 | 1臺 |
| 2 | 安全用電掛箱1 | 安全變壓器單元、特低安全電壓單元 | 1塊 |
| 3 | 安全用電掛箱2 | 三相負載、跨步電壓 | 1塊 |
| 4 | 安全用電掛箱3 | 電網接線方式模擬 | 1塊 |
| 5 | 安全用電掛箱4 | 電流型漏電保護實驗、電流感知 | 1塊 |
| 6 | 安全用電掛箱5 | 跨步電壓模擬、人體阻抗實驗 | 1塊 |
| 7 | 安全用電掛箱6 | 人體觸電模擬 | 1塊 |
| 8 | 安全用電掛箱7 | 設備漏電模擬 | 1塊 |
| 9 | 指針式萬用表 | 1只 | |
| 10 | 測電筆 | 1支 | |
| 11 | 兆歐表 | 0～1000兆歐 | 1只 |
| 12 | 實驗指導書 | 1本 |
