冷庫實訓操作考核裝置，現代冷庫技術培訓裝置
2024-05-19 06:41現代冷庫技術培訓裝置是一種用于制冷與空調專業技術人才培訓的設備，它依據制冷空調系統安裝維修工國家職業標準，參照世界技能大賽相關項目技術標準設計。這種裝置主要強調“安裝”、“調試”、“維修”、“設計”、“管理”等技術技能訓練內容，旨在全面考察參賽選手（學員）的綜合職業能力。
具體來說，現代冷庫技術培訓裝置的特點和功能包括：
實用性和綜合性：裝置集系統的操作、安裝、調試和故障查排設計于一體，包含現代制冷技術的多項專業技能，能全面考察參賽選手（學員）的綜合職業能力。
溫度和壓力檢測功能：冷庫實訓操作考核裝置具有溫度數碼顯示和壓力檢測功能，可以檢測冷庫各關鍵部位的工作溫度和機組的高壓壓力、低壓壓力，為實驗、實訓提供數據分析。
電源、電壓檢測功能：冷庫實訓操作考核裝置可以顯示冷庫實地工作電壓及電流，觀察機器是否正常工作。
自動控制和故障實訓功能：裝置具有自動控制及故障實訓功能，可以幫助學生充分了解和掌握冷庫的結構、運行原理、使用方法、故障原因及排除方法。
此外，現代冷庫技術培訓裝置還注重實際操作訓練，既注重系統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。這種裝置不僅可用于制冷空調類專業教學，還可以用于制冷空調行業技術人員的培訓與鑒定。
冷庫實訓操作流程：
安全教育：
在開始任何操作之前，所有參與實訓的人員都應接受安全教育和培訓，了解相關的安全規則和操作規程。
設備檢查：
對冷庫的設備進行全面檢查，包括制冷系統、電氣系統、保溫性能等，確保所有設備均處于良好狀態。
環境準備：
確保冷庫內部清潔、干燥，無雜物。設置必要的溫濕度記錄設備。
溫度設置：
根據需要存儲貨物的要求，設定冷庫的溫度。使用溫度控制器進行精確調節。
貨物入庫存放：
貨物進入冷庫前應預冷到適宜的溫度，并且按照規定的方式堆疊存放，保持良好的通風和避免擠壓。
制冷系統的操作：
啟動制冷系統，監控壓縮機、冷凝器、蒸發器等設備的運行情況，確保系統正常制冷。
日常維護和檢查：
定時檢查冷庫的溫度、濕度以及制冷設備的運行狀況，記錄數據并處理異常情況。
除霜操作：
根據實際情況定期進行除霜操作，以保持蒸發器的高效運作。
貨物管理：
對存放在冷庫中的貨物進行盤點、出入庫記錄，確保貨物的安全與品質。
緊急情況處理：
針對可能出現的緊急情況（如設備故障、溫度異常等），制定應急預案并進行演練。
在進行冷庫實訓操作時，務必遵循上述流程和相關安全規定，以確保操作過程的安全性和有效性。同時，實際操作中還應考慮具體的冷庫類型、存儲物品特性以及行業標準等因素。
DB-JD66 小型冷庫制冷系統綜合實訓考核裝置
DB-JD66小型冷庫制冷系統綜合實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。
小型冷庫制冷系統綜合實訓考核裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。
一、裝置特點
1.該實訓考核裝置具有電力拖動控制、PLC控制和觸摸屏控制三種控制方式，配溫度傳感器及采集模塊，可進行數據采集
2.直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3.實訓性強：可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿真
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜5.5kVA
4.制冷劑：R22
5.制冷量：5.3kW
6.重 量：300kg
7.外形尺寸：400cm×200cm×200cm
三、基本配置及功能
小型冷庫制冷系統綜合實訓考核裝置主要由控制臺、風冷制冷機組、拼裝式冷庫、主機實訓模塊、溫度和壓力傳感器采集模塊及觸摸屏實訓模塊等組成
1.電源控制部分
(1)交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值
(2)安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2.測量儀表
(1)指針式電壓表：量程0～450V，精度2.5級
(2)真空壓力表：量程-0.1～1.5MPa
(3)真空壓力表：量程-0.1～3.5MPa
(4)數顯溫度表：采用PT100傳感器，測量范圍-50～150℃
3.小型冷庫電氣控制考核板
面板上印有小型冷庫電氣控制原理圖，并設有相應測試點及信號燈，便于學生分析測量。
4.風冷制冷機組
包含3匹全封閉制冷壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成

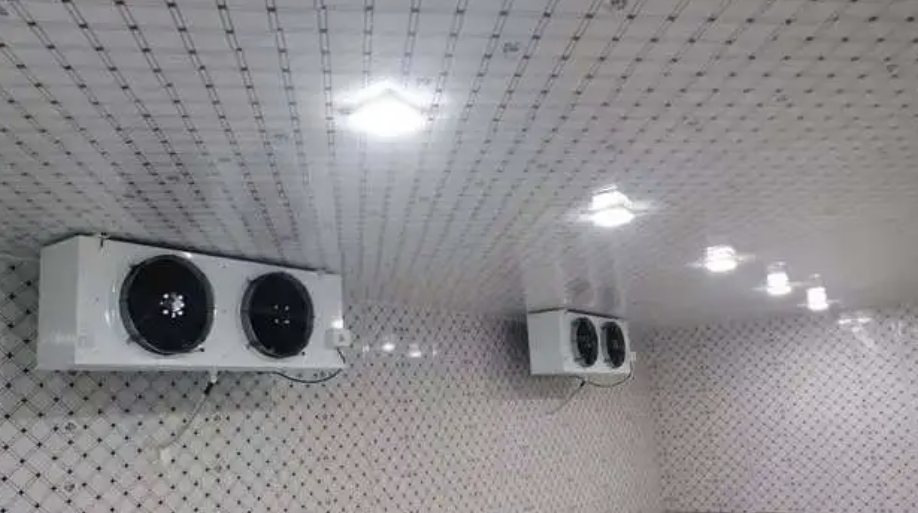

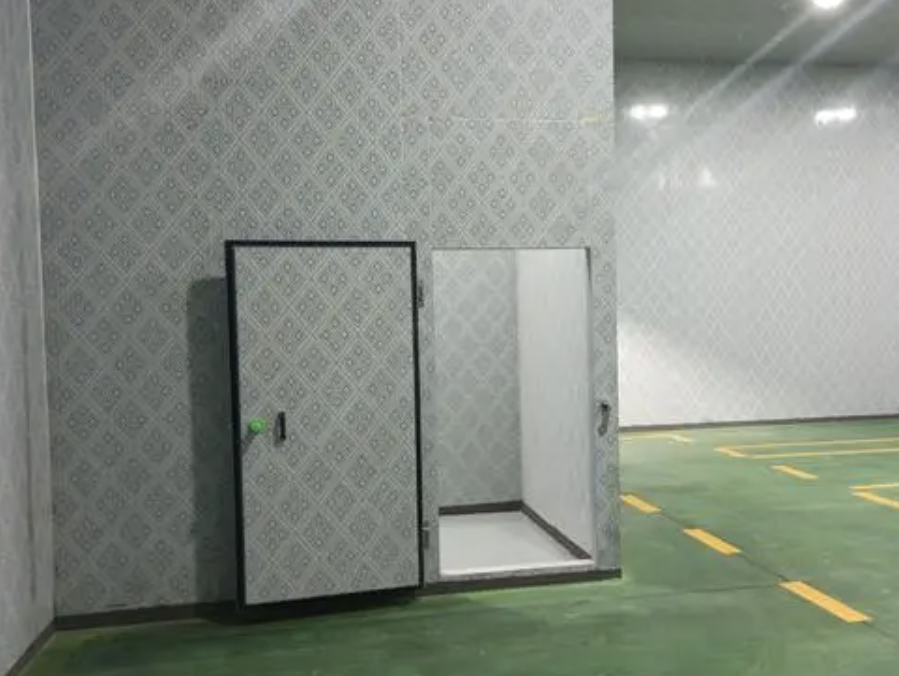

5.拼裝式冷庫：庫體尺寸為192cm×192cm×220cm，內部裝有庫燈、風機盤管蒸發器、化霜加熱絲等，冷庫外面留有出水口
6.主機實訓模塊：配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出）、一個RS-485通信口，含有PPI、MPI通信，配套PC/PPI編程電纜
7.溫度采集模塊: 配置西門子EM231模擬量模塊，集成4路模擬量輸入
8.觸摸屏實訓模塊：配置5.7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
9.實訓桌
小型冷庫制冷系統綜合實訓考核裝置為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定
四、實訓項目
a)小型冷庫的電氣控制實訓
b)小型冷庫制冷系統啟動、運行、調試、保護技術
c)PLC可編程控制器實訓
d)觸摸屏技術應用實訓
