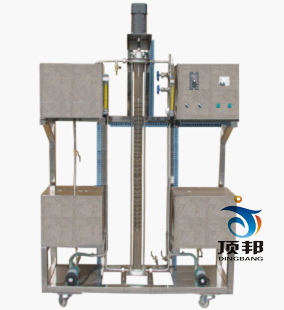

DB-ZPCQ 轉盤液液萃取實驗裝置


轉盤液液萃取實驗裝置實驗目的：
1、能夠體現轉盤萃取塔的構造和操作方法。 2、測定不同萃取液流量對萃取效率的影響。 3、測定不同轉速對萃取效率的影響。 4、能夠在實驗中讓學生學會有關參數測量和控制儀器的使用方法。
主要配置： 玻璃塔節、轉盤內構件、不銹鋼管路、原料液貯槽、萃余相貯槽、煤油槽、流量計、法蘭、閥門、輸送泵、加料泵、轉速控制裝置、轉動結構，不銹鋼控制屏及臺架。

轉盤液液萃取實驗裝置技術參數： 1、玻璃萃取塔直徑：DN25mm，高度：1500mm。 2、轉盤數：15塊。 3、輸送泵、加料泵：分別將兩相液體輸送至高位槽中，采用微型磁力泵。 4、流量計流量：10-100L/h。 5、轉動機構：調速電機功率：75W，調速范圍：0-300轉/分。 6、控制屏面：溫度、流量、轉動頻率的顯示及調節。 7、實驗臺架及控制屏均為不銹鋼材質，結構緊湊、外形美觀、流程簡單、操作方便。 8、外形尺寸：800×650×2500 mm。 9、數據采集型（DB-ZPCQ/Ⅱ）：微機接口和數據處理軟件、溫度傳感器、轉速傳感器。能在線監測溫度、轉速等實驗數據。
