　　單級減速器，又稱為單級減速機，其模型主要由以下幾個關鍵部件組成：
　　一、主要組成部件
　　齒輪減速箱箱體：這是減速器的主體結構，用于容納和支撐其他零部件。
　　箱蓋：通常與箱體通過螺栓或其他連接方式固定，起到封閉和保護內部零部件的作用。
　　軸承：用于支撐旋轉軸，使軸能在減速機箱體中自動轉動，同時減小摩擦損失。軸承通常分為滑動軸承和滾動軸承兩大類。
　　主動齒輪軸：是輸入軸，與動力源（如電機）相連，通過旋轉將動力傳遞給減速器。
　　從動軸：是輸出軸，將經過減速的動力傳遞給工作機。
　　從動齒輪：與主動齒輪相嚙合，通過齒輪傳動實現減速。
　　軸端蓋：用于封閉軸的末端，防止?jié)櫥托孤?br /> 　　二、類型與特點
　　類型：?jiǎn)渭?jí)減速器根據其傳動方式可分為單級蝸輪減速機、單級齒輪減速機和單級RV減速機。此外，根據其安裝型式還可分為臥式和立式兩種。
　　特點：
　　結構簡單：由于只使用一對齒輪或蝸輪進行傳動，因此結構相對簡單。
　　輪廓尺寸小：整體尺寸較小，便于安裝和使用。
　　質量輕：相對于多級減速器，單級減速器的質量更輕。
　　傳動效率高：由于結構簡潔，減少了能量損失，因此具有較高的傳動效率。
　　三、應用領域
　　單級減速器因其結構簡單、傳動效率高等優點，被廣泛應用于各種領域，如交通、建筑機械、常用家電等。特別是在汽車領域，單級主減速器因其使用的齒輪對數少、輪廓尺寸小、質量小等優點，被廣泛應用在各種形式的汽車上。

DB-MX65 拆裝用大型減速器模型

一、減速器功能:
減速器拆裝教學模型是通過拆裝各種齒輪減速器，了解齒輪減速器鑄造箱體的結構以及軸和齒輪的結構，了解減速器軸上零件的定位和固定、齒輪和軸承的潤滑、密封以及各附屬零件的作用、構造和安裝位置；熟悉減速器的拆裝和調整的方法，培養學生對減速器主要零件尺寸目測和識別能力。本實驗室也可以作為機械設計課程設計使用。適用專業：車輛與交通運輸、機械設計制造及其自動化、機電一體化、數控加工技術，食品科學與工程，材料成型等專業。
一、減速器制作及用材：
拆裝減速器制作材料除標準件外，全部用優質鋁合金精加工制作而成，傳動齒輪用滾齒機加工。精度高、配合正確、傳動靈活，減速器外殼表面進行烤漆處理。產品精久耐用，全鋁減速器我廠獨家生產歷史已有多年。
二、減速器功能及特點：
①、本系列大型拆裝減速器專供學生作拆裝實驗用，為設計和測量零件尺寸和繪制正確零部件及裝配圖提供了實物依據。
②、該系列產品品種齊全、尺寸合適、重量輕、設計結構合理牢固。
③、減速器附件類型多，開擴了學生的視野。
二、減速器種類

序號	貨物名稱	參考品牌、技術參數及要求	數量	單位	金額（元）
1	展開式雙級圓柱齒輪減速器	模數：m=3，齒數：Z1=16 Z2=47 Z3=27 Z4=68，壓力角：20°，β：15°，傳動比： i =7.398，中心高度：h =146，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：535×330×294	1	臺	5200
2	分流式雙級圓柱齒輪減速器	模數：m=3，齒數:Z1=16 Z2=47 Z3=27 Z4=68，壓力角：20°，β：15°，傳動比：i =7.398，中心高度：h =146，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高： 550×350×320	1	臺	5200
3	同軸式雙級圓柱齒輪減速器	模數：m=3，齒數：Z1=22 Z2=26 Z3=78 Z4=82，壓力角：20°，β：15°，傳動比：i =11.1818，中心高度：h =159，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高；560×420×350	1	臺	5200
4	雙級圓錐圓柱齒輪減速器	模數：m=3，齒數：Z1=20 Z2=50 Z3=16 Z4=68，β：15°，傳動比：i =10.625,中心高度：h =141，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：550×340×340	1	臺	5200
5	單級圓錐齒輪減速器	模數：m=3，齒數：Z1=20 Z2=60，壓力角：20°，β：15°，傳動比：i =3，中心高度：h =129，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：500×350×315	1	臺	5200
6	單級圓柱齒輪減速器	模數：m=3，齒數：Z1=72 Z2=29，壓力角：20°，β：15°，傳動比： i =2.49，中心高度：h =151，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：450×400×340	1	臺	5200
7	蝸輪蝸桿（下置式）減速器	模數：m=4，齒數：Z1=1 Z2=45，β：45°，傳動比：i =45，中心高度：h =210，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：420×320×400	1	臺	5200
8	新型單級圓柱齒輪減速器	模數：m=2，齒數：Z1=25 Z2=75；傳動比：i =3；中心高度：h =120；制作材料：箱體和軸系采用全鋁合金制造；長×寬×高:290×220×215	1	臺	5000

三、拆裝工具：1套
1、活動扳手1套
2、橡皮錘1把
3、內外卡鉗1套
4、鋼絲鉗1把
5、尖嘴鉗1把
6、榔頭1把
7、內六角扳手1套
四、性能規格
1.減速器的結構尺寸適合學生折裝實驗用,重量?jī)H為10~40kg;
2.減速器為全鋁制模型,可拆裝;
3.減速器參考標準減速器進行人性化設計,外觀美觀大方;
五、減速器圖片

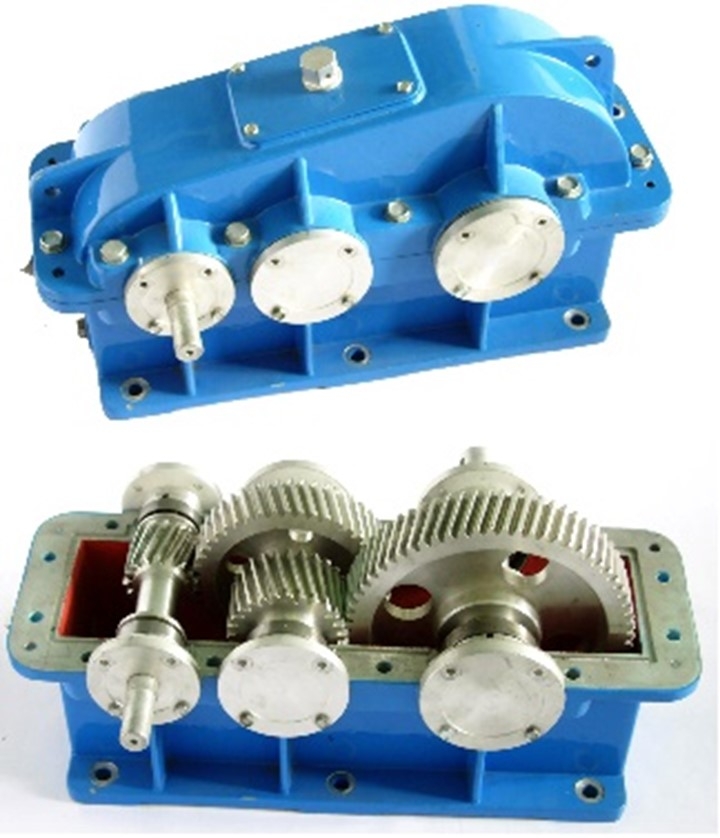

（1）DB-MX65-1展開式雙級圓柱齒輪減速器
