一、概述

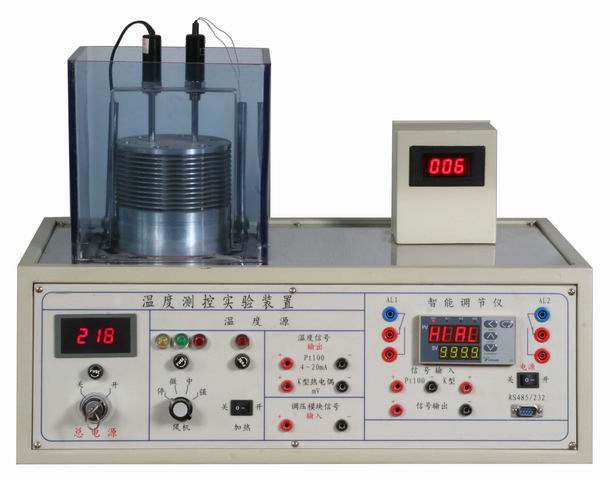

DB-GD03 溫度測控實驗裝置實驗溫度范圍0—250℃，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、K型溫度傳感器及Pt100傳感變送器等組成。可以和智能調節儀組成溫度檢測和閉環PID調節溫度控制系統。
提供溫度檢測：
①Pt100(選用0—250℃)，溫度變送器（4—20mADC信號）。
②K型熱電偶（輸出mV級控制信號）。
③工業水銀溫度計0—300℃。
④配有3位LED溫顯表。
溫度測控實驗裝置通過智能調節儀的通訊口與上位機通訊�？刂茀�(shù)可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。
溫度測控實驗裝置具有安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
DB-GD03 溫度測控實驗裝置采用工業級傳感器，IEC標準的信號。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。裝置放置于實驗桌臺面上，可獨立操作實驗或連接上位計算機。
二、基本配置
三、技術指標
1）、供電電源：AC220V±10% 50HZ±5% 3A 有良好接地
2）、儀表輸入輸出信號符合IEC標準、帶通訊功能485/232
3）、溫度源，220VAC，350W.最高溫度250℃，常用設定宜0—200℃。設有過高溫度保護。
4）、工業人工智能調節儀 精度0.5級
5）、外形尺寸：
實驗控制箱尺寸：560mm（長）×320mm（寬）×400mm（高）
6）、重量：約15kg
7）、可實現485組網等功能
4、實驗內容
1、熱電阻、熱電偶、水銀溫度計等溫度檢測、傳感變送的原理認識實驗
2、溫度模擬標定方法實驗
3、Pt100溫度特性實驗（用萬用表測Pt100電阻變化）
4、K型熱電偶特性測試實驗（用萬用表測K型熱電偶毫伏輸出）
5、溫度儀表PID控制實驗
6、溫度上位機組態控制實驗
7、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性性能影響與評價
8、利用MCGS中文組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗
注：①當客戶未選購MCGS軟件狗時，運行MCGS需每隔半小時啟動一次。
②將溫度范圍設定在0—200℃之內升溫時，停開風機。降溫時，風機置于“強”檔，半小時可完成一次溫度循環。
5、操作、維護、安全提示
①本裝置最高溫度可達250℃以上，具體操作時應控制在0-250℃范圍內進行實驗。
②在實驗過程中，裝置表面局部溫度可能比較高，應注意防止燙傷。
③在實驗進行中，風機可在微、中二檔工作，或停止風機，快速升溫。
④在實驗中如計劃改變溫度最高設定值,進行多次實驗，應先從較低溫度設定開始。
⑤當需要降溫時，讓風機在“強”檔工作，可快速降溫。
⑥當停止實驗操作時，應立即關閉溫度源的加熱電源開關，而保持風機工作,直到溫度源的溫度降到常溫時為止。
⑦在進行實驗中，切勿將手伸入保護罩內，切勿觸及溫度源金屬部分，嚴防燙傷。
⑧可燃物嚴禁放（丟）入保護罩內，引起明火，損壞設備。
⑨溫度源的保護罩嚴禁自行拆卸，防止燙傷事故。
