滾筒式洗衣機考核裝置，洗衣機維修實訓裝置
2024-05-18 06:50一、系統特點
1.配套性
滾筒式洗衣機維修技能實訓考核裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到內部電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學目標，深入理解機器的工作原理。
1.配套性
滾筒式洗衣機維修技能實訓考核裝置采用電氣控制與實物分離設計，能清晰展示電氣部分與執行機構的關系，電氣控制采用微處理器集成電路，對象為機械實體結構，并能夠方便準確測試到內部電壓、電流等參數，各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要能滿足各類學校的相應課程的實訓教學目標，深入理解機器的工作原理。
2.實用性
滾筒式洗衣機維修技能實訓考核裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的洗衣機故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；并能進行考核及記錄誤排次數，對學生進行更公正的評定。
3.綜合性
實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握滾筒式洗衣機工作方式，提升學生的綜合能力和應變能力。
4.工作原理
滾筒式洗衣機維修技能實訓考核裝置具有實訓考核功能，根據技能鑒定要求，教師可以很方便的設置隱蔽故障，學生能夠更多的接觸到典型的洗衣機故障，進行排故訓練，提高學生的排故能力，完成學生對認知、安裝、調試、維修等多種技能的實訓；并能進行考核及記錄誤排次數，對學生進行更公正的評定。
3.綜合性
實訓內容豐富，工作原理清晰明確，使學生能夠盡可能多的接觸和掌握滾筒式洗衣機工作方式，提升學生的綜合能力和應變能力。
4.工作原理
滾筒式洗衣機的工作原理：
供水：當開始洗衣程序時，首先會打開水龍頭，水通過進水管進入洗衣機內部的水箱。洗衣機通常設有冷水和熱水兩個進水管，用戶可以根據需要選擇使用冷水、熱水或冷熱水混合進行洗滌。
清洗劑投放：接下來，用戶需要倒入洗衣劑，如洗衣粉或洗衣液。洗衣機通常設有洗滌劑投放盒，用戶可以根據需要選擇主洗或者預洗階段投放清洗劑。
電機驅動滾筒：洗衣機在工作時，電機會通過皮帶驅動滾筒轉動。滾筒內部設有一定數量的提升筋（或稱為洗衣葉片），這些提升筋在滾筒轉動時，會將衣物帶到滾筒的頂部，然后衣物在重力的作用下會重新跌入洗衣液中。
洗滌過程：當衣物在滾筒內翻滾時，會與洗滌劑、洗衣液以及滾筒壁產生摩擦、扭搓和撞擊。這些作用類似于手工洗滌中的手搓、板搓、刷洗和甩手等動作，從而有效地去除衣物上的污漬。此外，滾筒的轉動方式（如先向順時針方向旋轉約10-15秒，然后停止3-6秒，接著再向逆時針方向旋轉10-15秒）也有助于提高洗滌效果。
漂洗和排水：在洗滌完成后，洗衣機會進行漂洗程序，以去除衣物上殘留的洗滌劑。漂洗時，洗衣機會再次注入清水，然后重復上述的滾筒轉動過程。漂洗完成后，洗衣機會自動排水，將污水排出洗衣機。
脫水：最后，洗衣機會進行脫水程序，以去除衣物上多余的水分。在脫水過程中，滾筒會以較高的速度旋轉，使衣物在離心力的作用下甩干水分。
總的來說，滾筒式洗衣機通過電機驅動滾筒轉動，利用衣物與洗滌劑、滾筒壁之間的摩擦、扭搓和撞擊等作用，以及漂洗和脫水等程序，實現了對衣物的有效清潔和干燥。
供水：當開始洗衣程序時，首先會打開水龍頭，水通過進水管進入洗衣機內部的水箱。洗衣機通常設有冷水和熱水兩個進水管，用戶可以根據需要選擇使用冷水、熱水或冷熱水混合進行洗滌。
清洗劑投放：接下來，用戶需要倒入洗衣劑，如洗衣粉或洗衣液。洗衣機通常設有洗滌劑投放盒，用戶可以根據需要選擇主洗或者預洗階段投放清洗劑。
電機驅動滾筒：洗衣機在工作時，電機會通過皮帶驅動滾筒轉動。滾筒內部設有一定數量的提升筋（或稱為洗衣葉片），這些提升筋在滾筒轉動時，會將衣物帶到滾筒的頂部，然后衣物在重力的作用下會重新跌入洗衣液中。
洗滌過程：當衣物在滾筒內翻滾時，會與洗滌劑、洗衣液以及滾筒壁產生摩擦、扭搓和撞擊。這些作用類似于手工洗滌中的手搓、板搓、刷洗和甩手等動作，從而有效地去除衣物上的污漬。此外，滾筒的轉動方式（如先向順時針方向旋轉約10-15秒，然后停止3-6秒，接著再向逆時針方向旋轉10-15秒）也有助于提高洗滌效果。
漂洗和排水：在洗滌完成后，洗衣機會進行漂洗程序，以去除衣物上殘留的洗滌劑。漂洗時，洗衣機會再次注入清水，然后重復上述的滾筒轉動過程。漂洗完成后，洗衣機會自動排水，將污水排出洗衣機。
脫水：最后，洗衣機會進行脫水程序，以去除衣物上多余的水分。在脫水過程中，滾筒會以較高的速度旋轉，使衣物在離心力的作用下甩干水分。
總的來說，滾筒式洗衣機通過電機驅動滾筒轉動，利用衣物與洗滌劑、滾筒壁之間的摩擦、扭搓和撞擊等作用，以及漂洗和脫水等程序，實現了對衣物的有效清潔和干燥。
二、技術性能
1.輸入電源：單相三線——220V±10% 50Hz
2.工作環境：溫度-10℃——+40℃ 相對濕度＜85, %(25℃) 海拔＜4000m
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系統組成：

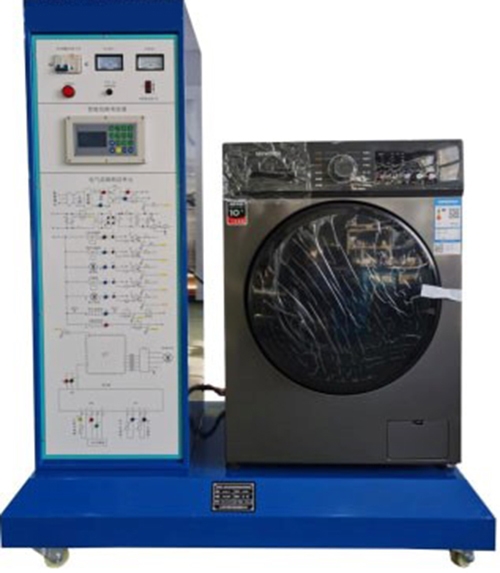

滾筒式洗衣機維修技能實訓考核裝置由滾筒洗衣機實物、電氣控制板、實訓考核系統和實驗臺組成。
1.滾筒洗衣機實物：采用臥式滾筒實體設計，包括進排水系統，電動機及機械傳動系統，支撐機構，洗滌、脫水機構；
2.電氣控制板：滾筒洗衣機的電氣控制系統，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理器等單元；
3.實訓考核系統：故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；
4.實訓控制柜：整體采用立體柜式結構，并設有四個帶剎車萬向輪，便于移動和固定，利于實訓室布局。柜體為防水、防火、耐磨鋁合金材料，結構堅固，造型美觀大方。同時可以把實物和控制板緊密結合在一起，便于學生操作。
四、實訓內容
1.全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2.全自動洗衣機機械結構的認識及拆裝
3.進水排水常見故障的檢測和排除
4.洗滌脫水常見故障的檢測和排除
5.全自動洗衣機程控器的檢測
6.電機及電機控制故障的檢測和排除
7.機械傳動系統的常見故障及檢修
8.加熱烘干系統常見故障的檢測和排除
9.集成控制電路檢測和故障分析排除
10.漏電安全防護報警系統故障分析和排除
1.輸入電源：單相三線——220V±10% 50Hz
2.工作環境：溫度-10℃——+40℃ 相對濕度＜85, %(25℃) 海拔＜4000m
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系統組成：
滾筒式洗衣機維修技能實訓考核裝置由滾筒洗衣機實物、電氣控制板、實訓考核系統和實驗臺組成。
1.滾筒洗衣機實物：采用臥式滾筒實體設計，包括進排水系統，電動機及機械傳動系統，支撐機構，洗滌、脫水機構；
2.電氣控制板：滾筒洗衣機的電氣控制系統，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理器等單元；
3.實訓考核系統：故障設置機構采用隱蔽式設計，學生可根據故障現象通過排故單元排除故障，考核時間及過程可實現完全記錄和監控；
4.實訓控制柜：整體采用立體柜式結構，并設有四個帶剎車萬向輪，便于移動和固定，利于實訓室布局。柜體為防水、防火、耐磨鋁合金材料，結構堅固，造型美觀大方。同時可以把實物和控制板緊密結合在一起，便于學生操作。
四、實訓內容
1.全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2.全自動洗衣機機械結構的認識及拆裝
3.進水排水常見故障的檢測和排除
4.洗滌脫水常見故障的檢測和排除
5.全自動洗衣機程控器的檢測
6.電機及電機控制故障的檢測和排除
7.機械傳動系統的常見故障及檢修
8.加熱烘干系統常見故障的檢測和排除
9.集成控制電路檢測和故障分析排除
10.漏電安全防護報警系統故障分析和排除
