智能電梯綜合實訓考核平臺


一、智能電梯綜合實訓考核設備功能要求：

1. 智能電梯綜合實訓考核平臺,要求高度仿真，按照實際電梯比例進行縮小設計，要求包含電梯全部要素，所用設備、器件與實際使用的真實電梯必須要完全一致，采用框架模塊結構整體設計，正面使用仿大理石裝飾面板；實訓平臺由多層電梯、真實電梯門機及轎廂系統、電梯底坑、電梯電氣控制柜、電梯一體化控制柜、電梯檢修作業平臺等組成。

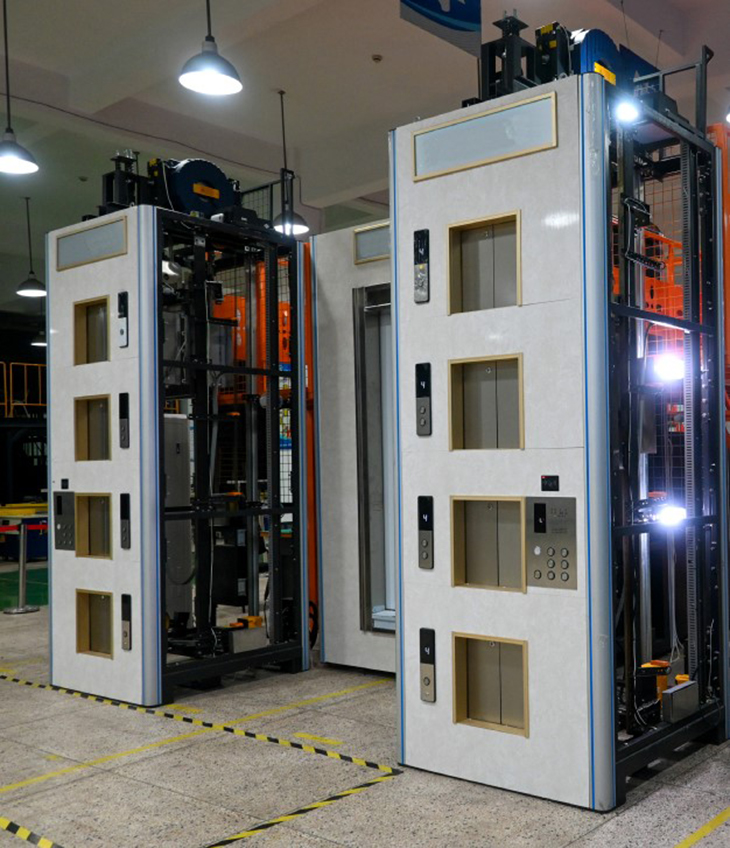

2.設備由二座四層群控電梯及一座真實轎廂系統組成，每部電梯系統均由電梯一體機矢量控制和可編程控制器兩種控制系統進行控制，且可自由切換不同控制方式，兩部電梯通過通信模塊交換數據，電梯外呼統一管理，接近現實中的樓宇群控電梯控制。

3.真實轎廂系統要求配置快速可移動裝置，便于移動和固定，方便實訓室布局。

4.智能電梯要求具備故障設置功能。

5.設備要求配備數字化能源管理系統，實時監測電壓、電流、功率及功率因數，可通過軟件實現控制電源通斷和過流保護設置，并實時顯示數據。

6.設備要求涵蓋低壓電氣、電梯一體機調試與維修、電梯門機一體機調試與維修、電梯物聯網智慧監測、電梯故障診斷云平臺、傳感檢測、視頻監控、智能考核系統，能實現智能電梯復雜的邏輯控制、智能控制，通過該平臺的操作訓練可考核學生掌握智能電梯維護的綜合能力，如電梯呼梯盒的安裝、井道信息系統的安裝、平層開關檢測位置調整、門機機構調整、電氣控制柜的器件安裝、接線、電梯一體機設置與調試、電梯門機一體機參數設置、電梯群控功能調試、電梯故障排除、運行維護等。


二、技術性能要求

1.輸入電源：三相五線制AC380V±10% 50Hz；

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；

3.裝置容量：＜4.0kVA；

4.整機參考尺寸（長寬高）：≥6000mm×4000mm×3530mm；

5.參考整機重量：約2500KG

6.安全保護措施：要求具備接地保護、漏電保護功能，安全性符合相關的國標標準。

三、產品結構、參數及功能組成規格要求：

1、配備四層電梯對象系統，可進行并聯或者群控，安裝有驅動裝置、轎廂及對重裝置、導向系統、門機機構、外呼召喚盒、內呼操縱箱、安全保護機構等組成。驅動裝置由同步永磁無齒輪曳引機（帶有制動器、導向輪、工業編碼器）、曳引鋼絲繩和繩頭組合等部件組成；導向系統由井道鋼架、工業級導軌、導靴等組成；門機機構由轎門、層門、開關門機構、安全觸板、門安全光幕保護、門機力矩安全保護、門套等部件組成；安全保護機構由超載裝置、緩沖器、安全鉗、限速保護裝置、終端極限開關安全保護等部件組成。

尺寸（長寬高）：約1200mm×約1200mm×約3530mm。

2、配備真實電梯門機及轎廂系統，包括門安全觸板保護裝置、門機力矩安全保護裝置、廳門（出入口≥2000 mm800mm）、廳門自動閉合裝置、電動機、控制裝置、傳動裝置、轎廂（長寬高≥1300mm×1100mm×2100mm）、稱重傳感器等組成。

尺寸（長寬高）：約2000mm×約1580mm×約3000mm。

3、電梯底坑：包括樓梯、緩沖器、底坑電氣設施等。

尺寸（長寬高）約1800mm×約1100mm×約1850mm。

4、配備電梯電氣控制柜1：包含控制器、低壓電氣（繼電器、接觸器、熱繼電器等）、安全及門鎖回路、人機界面等組成。

配置雙控制系統：

（1）內嵌電梯標準柜，安裝有一體化控制器，空氣開關、接觸器、開關電源、抱閘電源、轎廂板、指令板、制動電阻、上下行按鈕、急停及檢修開關等組成，

（尺寸：約970 mm×約430mm×約220mm）；

（2）配備電氣控制系統，含可編程控制器FX5U-64MR/ES,觸摸屏TPC7032KT 及電氣附件等，

尺寸（長寬高）：約800mm×約720mm×約1880mm。

5、配備電梯電氣控制柜2（帶故障設置功能）：包含控制器、低壓電氣（繼電器、接觸器、熱繼電器等）、安全及門鎖回路、考核系統、人機界面等組成。配置雙控制系統：

（1）安裝有一體化控制器，空氣開關、接觸器、開關電源、抱閘電源、轎廂板、指令板、制動電阻、上下行按鈕、急停及檢修開關等組成，可實現電梯常見故障、線路故障檢測及排除

（2）配備電氣控制系統，含可編程控制器FX5U-64MR/ES,觸摸屏TPC7032KT 及電氣附件等。

尺寸（長寬高）：約800mm×約720mm×約1880mm。

6、電梯一體化控制器，矢量控制/VF 控制，可驅動同步、異步曳引機，支持開環低速運行�？蛇M(jìn)行兩臺電梯的直接并聯/群控，支持多種通訊協議。具有井道自學習、全集選運行、開門時間設定、語音報站、平層調整、司機操作運行、滿載直駛、VIP 服務功能、超載保護等功能,輸出電流約13.0A,功率約5.5KW。安裝于電梯電氣控制柜中。

7、轎頂箱：一體式塑膠設計，面板拉絲處理，造型大氣美觀。IP21級防水，產品環境適應能力強。滿足新國標GB7588.1 要求。IP65級按鈕，百萬次壽命，長效可靠。

8、配置同步永磁無齒輪曳引機，安裝于電梯對象系統頂部；

主要參數如下：

參數名稱參	參數
額定載重	450kg
額定電流	5A
額定頻率	10.0Hz
額定速度	0.5m/s
額定功率	1.5kw
額定輸出轉矩	240N·m
額定電壓	380V
額定轉速	60r/min
工作制S5-40%ED	S5-40%ED
級數	20
外殼防護等級	IP41
曳引比	2:1
絕緣等級	F
自重	250kg
曳引輪節圓直徑的線速度	1.0m/s

9、配置雙向限速器；

主要參數如下：

參數名稱參	參數
額定載重	1.0m/s
繩輪節圓直徑	φ200mm
限速器鋼繩公稱直徑	標配φ6mm
制動拉力	≥500N
漲緊配重	≥6kg
磁鐵電壓	標配AC220V
工作位置	轎廂側
上行控制	永磁同步曳引制動器
下行控制	安全鉗
遠程操作	可電氣控制測試動作 及電氣開關復位，機械 機構可自動復位

10、配置瞬時式安全鉗；

主要參數如下：

參數名稱參	參數
額定速度	≤0.63m/s
總允許質量	1250kg（10）
匹配導軌	10mm（可選）
結構形式	單模式+單滾柱
提拉形式	單提拉（M8）

11、配置OH-025 液壓緩沖器（轎廂緩沖使用）以及OH-J11 聚氨酯緩沖器。

主要參數如下：

參數名稱參	參數
總允許質量	300-1500kg
油液規格	HL46 液壓油
產品類型	耗能型
自由狀態高度	60mm
產品類型	蓄能型

12、電梯導向輪采用聚氨酯材料的導向輪，重量輕，槽數4 槽，鋼絲繩直徑φ8，總直徑200mm，槽距12mm；

13、繩頭組合，繩頭直徑8mm，總長約380mm；

14、轎廂導靴及配重導靴，根據實際導軌導向面寬度更換靴襯；

15、對講系統：轎廂、轎頂、底坑、主機四方對講；

16、配備IC 卡系統，包括內召控制器、IC 卡制卡器、IC 卡加密狗、IC 卡等；

17、配備電梯檢修作業平臺，包括上下樓梯、檢修平臺鋼架，安全護欄等組成，安全護欄符合工業安全規范。

尺寸（長寬高）：≥4400mm×2800mm×3000mm。

18、配有萬用表、絕緣電阻測試儀、噪聲檢測儀器、照度測量儀器、轉速（或速度）檢測儀器，內六角、水平尺及常用工具，如開口扳手、卷尺、螺絲刀（十字、一字）等；

19、鋁型材電腦桌：

外形尺寸：長×寬×高=約625mm×約600mm×約1045mm。

立柱采用3060 鋁型材，底盤框架采用3030 鋁型材設計，簡潔大方，外形美觀。立柱前面用一體成型的L 型冷軋鋼支撐架加固，保證整體強度安全可靠。

桌面采用12mm 厚的實心抗貝特復合板材，邊緣倒圓，防火防水防靜電、耐腐蝕。配鍵盤抽屜，鍵盤抽屜底部配可旋轉收縮的鼠標托盤，鍵盤抽屜上面有放置筆的凹槽，功能齊全，采用靜音導軌，堅固可靠，推拉順暢。配四只1.5 寸帶剎車萬向腳輪，移動方便。

桌面板后面和底板后面帶防護板，防止電腦顯示器和主機掉落。

四、設備實訓項目要求

1.電梯專用工具的使用：電工電子測量

2.電梯機構安裝與檢測裝置調整

3.電氣控制柜的器件安裝與線路連接

4.電梯基本的維護保養

5.自動開門機速度、限位調整

6.電梯線路的故障排查

7.電梯IC 卡技術應用

8.電梯一體機調試與檢修

9.電梯門機一體機維護

11.電梯一體機通信網絡線路連接與調試

12.電梯群控功能調試

13.人機界面組態與調試

14.電梯控制程序設計與調試
