電機檢測技術實訓平臺
1、產品概述
電機檢測技術實訓平臺主要包含操作平臺、電源控制屏、電氣考核板、電器元件、互聯網+智能監控、電氣考核、電氣實訓與實訓室�？梢詽M足機電、電氣、電工專業人才培養和考核需求，滿足專業通用性技能學習實訓的基礎上，融入配套教學資源和信息化等實用功能。實現理、實、虛一體化教學。
電機檢測技術實訓裝置設計模式為開放式的教學科研平臺。響應"十三五"教育部倡導大力發展信息化教育，打造智慧實訓室，融入"互聯網+教育"系統。適合機電、電器設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用等專業，滿足《繼電控制技術》、《電氣控制技術》、《電力拖動技術》的教學需求、技能鑒定考核與科研、創新應用。
外觀參考圖片（具體以配置為準）
電機檢測技術實訓裝置設計模式為開放式的教學科研平臺。響應"十三五"教育部倡導大力發展信息化教育，打造智慧實訓室，融入"互聯網+教育"系統。適合機電、電器設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用等專業，滿足《繼電控制技術》、《電氣控制技術》、《電力拖動技術》的教學需求、技能鑒定考核與科研、創新應用。
2、產品特色
1.開放真實性：裝置為網孔板實操區，解決了設備升級的局限性。網孔板上可安裝工業電氣元件，自由組建控制系統，將工業現場搬進實訓室，畢業后能讓學生能夠迅速適應和勝任社會工作。
2.安全性強：實訓室配置智能電源安全保護系統，通過互聯網技術，實時監控實訓室用電數據，實現電源智能化管理，同時提供過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能。保證使用者的安全。
3.虛擬仿真教學：配套電工仿真軟件，可在一個虛擬的系統上，無節點反復練習，最終實現理、實、虛一體化教學。
4.擴展兼容性：設備整體采用模塊化設計，具有靈活性、開放性和設計性等教學特點。適用于教學、職業工種考核鑒定、技能競賽等。便于后期的擴展和技術的升級，只需要更換核心掛件，便能滿足教學內容的升級。
5.智能先進性：融入互聯網+教育系統。通過后臺的管理和數字化運營，打破了傳統的電話報修、電話跟蹤和電話回訪等耗時繁瑣的工作流程。讓服務通過互聯網+系統，變得更加高效、過程更加透明、客戶更加滿意。實訓室的用電數據和安全實現智能管理，打造智慧教室。
6.資源豐富：根據高等院校及相關專業實訓教學，配套教學視頻、數字化立體教學平臺（集成了與設備相關的文檔、教學視頻、仿真軟件等）為實訓室資源庫提供了豐富資料。
3、技術性能
1.交流電源：三相五線AC380V±10% 50Hz
2.外形尺寸：1450×850×1520mm（長×寬×高）
3.整機功耗：≤1.5kVA
4.安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準
4、基本配置
1、電源控制屏
包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座、無極調速按鈕、攝像頭固定區域和通訊網口等構成。為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。
（1）交流電源：提供三相AC380V和AC220V交流電源，通過啟動、停止按鈕實現電源啟停，并配有急停開關，用于緊急情況下，斷開設備的電源。
（2）安全保護：智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
（3）上升下降功能：配套上升、下降按鈕，可無極速控制網孔板的升降、實現網孔板0-75°任意角度調節，方便電氣系統的安裝、接線和設計。
2、電氣網孔板
平臺采用網孔板開放式設計，總體尺寸785*785mm，固定孔采用15*5mm弧形、交叉式開孔，滿足低壓器件的任意安裝。學員根據實訓項目的要求，能任意組合、選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
（1）智能角度調節機構：根據人體工程學設計，通過按鈕和電動推桿配合執行，使安裝板可在0-75°無級調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。

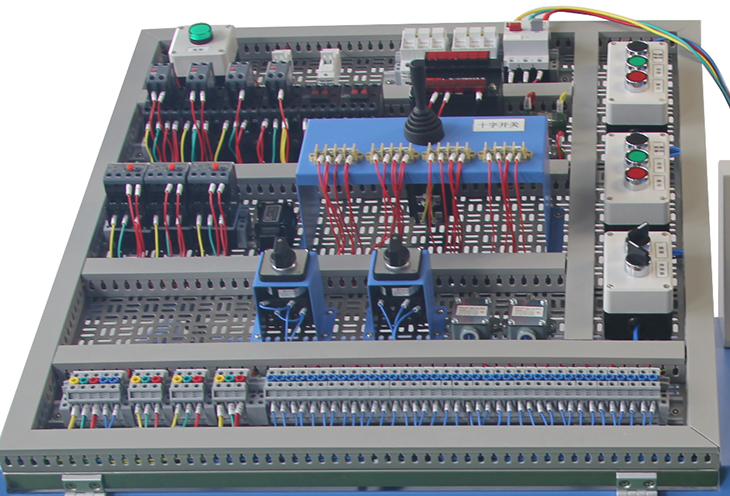

網孔板參考圖
（2）電動推桿2套：
1）伸縮桿達到頂點會自動停止，確保電機不會空燒
2）伸縮桿達到底部會自動停止，確保電機不會空燒
3）任意位置可停止，帶機鎖，安全無憂

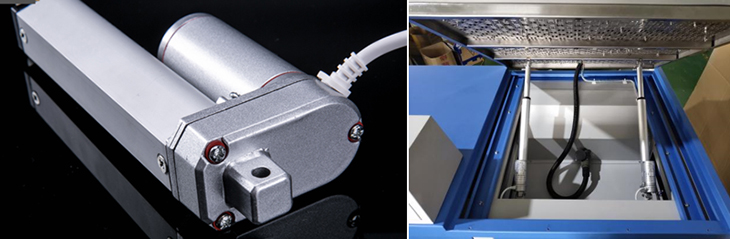

電動推桿參考圖
3、實訓桌
實訓臺桌腿尺寸60×40mm，主體框架及桌腿采用冷軋鋼板。桌面右側為50mm復合實木板，表面貼壓防火板，耐腐蝕、防靜電，周圍使用高強度塑膠包邊不易損壞。桌面左側為可升降網孔板的框架，尺寸850mm×850mm,表面采用噴塑處理，網孔板尺寸785mm×785mm。實訓臺架底部設有抽屜和電機安裝平臺。桌腿安裝4個萬向輪，方便移動。
4、低壓器件配置清單
5、工具清單
6、實訓配件和耗材
7、電機模塊
（1）三相鼠籠式異步電動機1只：380V/Y/40W，1450rpm/min。
（2）三相雙速異步電動機1只：40/25W 380V/△/YY
（3）三相鼠籠式異步電動機（帶速度繼電器）1只：380V/Y/60W
5、實訓項目
1.掌握三相異步電機直接啟動控制線路的選型、接線與調試
2.掌握三相異步電機的自鎖控制控制線路的選型、接線與調試
3.掌握三相異步電機接觸器聯鎖的正反轉控制線路的選型、接線與調試
4.掌握三相異步電機按鈕聯鎖的正反轉控制線路的選型、接線與調試
5.掌握三相異步電機雙重聯鎖的正反轉控制線路的選型、接線與調試
6.掌握三相異步電機的連續與點動混合控制線路的選型、接線與調試
7.掌握三相異步電機的順序控制線路的選型、接線與調試
8.掌握三相異步電動機的兩地控制線路的選型、接線與調試
9.掌握三相異步電機接觸器控制的Y-△啟動控制線路的選型、接線與調試
10.掌握三相異步電機時間繼電器控制的Y-△啟動控制線路的選型、接線與調試
11.掌握兩臺三相異步電機順序啟動控制線路的選型、接線與調試
12.掌握三相異步電動機串電阻降壓控制電路的選型、接線與調試
14.掌握三相異步電動機工作臺自動往返控制電路的選型、接線與調試
15.掌握接觸器控制雙速電動機的控制線路的選型、接線與調試
16.掌握時間繼電器控制雙速電機的控制線路的選型、接線與調試
