毫米波雷達實訓臺,毫米波雷達教學實訓設備

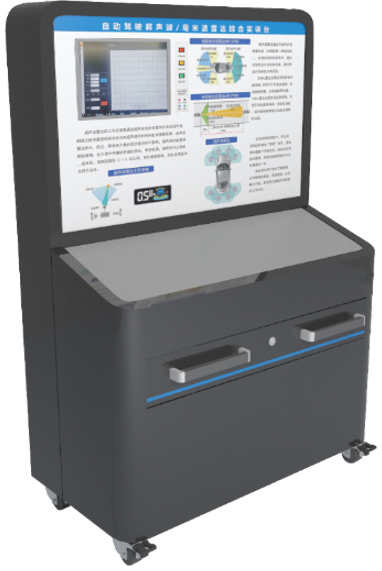

2024-04-27 12:08 毫米波雷達實訓臺是一種專門用于培訓和教育毫米波雷達技術的設備。毫米波雷達實訓臺由多種毫米波雷達、計算平臺、CAN分析儀、毫米波雷達解剖展示模塊和人機交互系統等組成，旨在幫助學員直觀了解毫米波雷達的探測效果、基本構成、數據處理流程以及故障排查技能。
實訓臺一般配備有雙實操工位，可用于電路圖繪制和信號檢測端子的安裝。此外，實訓臺還配備觸控顯示器，具有無線投屏功能，方便教學和展示。毫米波雷達支架則用于毫米波雷達的裝配調試、標定、測試、數據解析、算法驗證和故障檢修等教學實訓。
通過毫米波雷達實訓臺，學員可以深入了解毫米波雷達的工作原理、障礙物探測可視化顯示、數據解析以及故障排查等技能。同時，實訓臺還提供多種毫米波雷達同平臺對比分析的功能，幫助學員快速掌握不同毫米波雷達的工作特點及性能。
一、毫米波雷達實訓臺介紹
毫米波雷達安裝于實訓臺后方，正對帶有汽車模型的移動導軌，用于實驗毫米波雷達工作狀態，進行毫米波雷達原理教學。配合可視化軟件，學生熟悉毫米波雷達工作特性、安裝方式及軟硬件接口。實驗毫米波雷達安裝、設置、標點，并實訓測距功能機安裝功能。
二、實訓臺配置
77GHz長距毫米波雷達
可視化教學軟件
實訓臺架（支架、顯示器）
IPC工業控制器
毫米波雷達虛擬仿真軟件
三、教學點
通過實訓臺認識毫米波雷達傳感器、總線接口、信號連接方式、電源連接方式；
學習標定安裝毫米波雷達；
應用毫米波雷達軟件對雷達進行設定；
應用毫米波雷達可視化軟件進行障礙物數據統計，包括障礙物數量、大小、方位、最近障礙物距離等；
四、設備參數
探測目標類型：遠離目標、靠近目標、靜止目標、橫穿靜止目標、橫穿目標；
物體類型：桿、小汽車、卡車、行人、摩托車、單車、寬的物體；
工作模式：FMCW
工作頻率范圍：76GHz - 77GHz
探測距離范圍：0.2m - 170m
距離測量精度：±0.1m
距離分辨率： 0.68m
相對速度范圍：-400km/h - +400km/h
速度測量精度：±0.1m/s
角度測量精度：±0.1°
最大目標跟蹤數量：100
