2024-04-08 07:51數字孿生是一種虛擬的數字化模型，它是對現實世界中的實體、過程或系統進行數字化建模的結果。它利用物理模型、傳感器更新、運行歷史等數據，集成多學科、多物理量、多尺度、多概率的仿真過程，在虛擬空間中完成映射，從而反映相對應的實體裝備的全生命周期過程。數字孿生可以被視為一個或多個重要的、彼此依賴的裝備系統的數字映射系統，是一種普遍適應的理論技術體系，可以在產品設計、產品制造、醫學分析、工程建設、智慧物流等眾多領域應用。
數字孿生的實現主要依靠傳感器、數據采集、數據分析和模型建立等技術。首先，通過傳感器和數據采集設備收集物理系統的各種數據，包括溫度、壓力、振動等。然后，利用數據分析和機器學習算法對這些數據進行處理和分析，提取出關鍵特征和規律。最后，根據這些數據和規律建立數字模型，用于模擬和預測系統的行為和性能。
數字孿生技術的應用范圍廣泛，例如在制造業中，可以用于優化生產過程、提高產品質量和預測設備故障；在城市建設領域，可以數字化建模城市的各種配套設施、交通設施、民生設施等，為城市管理者提供全面的城市運行狀態反饋和決策支持；在智慧物流領域，可以實現全球供應鏈的可視化，并對物流中的各環節進行優化，提高物流的效率和可靠性；在建筑設計領域，可以幫助設計師們更好地把握建筑物各方面的特點，提高設計的準確性和實用性。
數字孿生技術為各行各業的發展提供了全新的思路和方式，通過準確地反映物理系統的狀態和變化，并通過實時更新來與真實世界進行同步，以提高系統的效率、安全性和可靠性。隨著技術的不斷發展，數字孿生將在更多領域發揮重要作用，推動各行各業的創新與發展。
一、數字化教學建設的必要性
（一）時代的趨勢
教育部為促進教育事業科學發展，制定了《國家中長期教育改革和發展規劃綱要》（2010－2020年）。其綱要第十九章提出：加快教育信息化進程。近年來國家對教育的投入日益增加，在這積極的影響下多媒體教室?guī)缀醭蔀榱烁髟盒５臉?biāo)配。很多高校甚至已經實現了無紙化教學，我們在理論課的教學上已經有了長足的突破。如今，為響應號召加快教育信息化的進程我們勢必要做出更大的突破，因此我們有必要在實訓的教學上下功夫，順應當下的環境我們推出了虛實結合的系統。
（二）理論與實踐的快速結合
教師在課堂上教導完理論課后，學生不必親自去實驗室，在線上即可完成實驗的操作，可將理論與實驗快速地結合起來。此系統省去了學生來回實驗室的時間，省去此過程在一定程度上也提高了學生學習的積極性，因為便利可以使原本不愿意去實驗室的學生多了一種選擇。
（三）有效降低實驗過程中的誤操作
學生在做實驗的過程中因為誤操作對元器件或設備造成的損壞是困擾實驗室管理人員的一大痛點。此系統可供學生在開始對實物進行操作前先進行仿真實驗，在仿真的過程中學生可對接線點位與實驗步驟有逐漸深刻的認識。通過仿真實驗對過程熟悉后學生再展開實物的操作必定能夠極大減小實驗過程中出現錯誤的概率，使元器件與設備得到更好的保護。
（四）快樂實驗從仿真開始
各類實驗課是職業學校與高校無數專業課必修的課程，其必修的性質使得每一位學生——不論成績?nèi)绾�，不論動手能力如�?mdash;—都必須面對“實驗”這件事。有不算少數的一批學生對實驗課存在或多或少的畏懼，畏懼的原因中有很大比例是來源于對自身掌握的信息缺乏自信，使得學生對實物的操作畏首畏尾，生怕實驗中出錯而造成損失。但此套仿真系統能夠解決這一尷尬的局面，在仿真時即使接錯了線也不會對設備造成任何損壞，學生可在成功完成仿真實驗后再進行對實物的操作，這極大減輕學生做實驗的壓力。從此這部分學生將不再對實驗課產生畏懼的心理，積極的課堂給學生帶來更高效的學習的同時也能夠給教師與學生雙方都帶來愉悅的心情�？鞓穼嶒炚垙姆抡骈_始。
二、系統的特點
（一）線上平臺多功能開發、操作邏輯合理
1.毋須下載專業軟件，在瀏覽器上即可實現操作。
2.經典實驗的設計采用B/S架構，方便學生使用和系統部署。
3.人性化的協同學習，幫助教師和學生隨時隨地通過軟件進行實驗內容預習。全面開放了實驗室的實驗資源，提供開放式實驗教學服務。方便學生自主靈活參與實驗，充分發揮學生的主觀能動性，提高實驗教學的效果。
4.軟件自動判斷接線是否正確，便于教學管理。
5.可開放軟件平臺、教師及學生可以上傳共享特色教學方法教案（包括視頻，仿真軟件等）。
6.元器件皆為實物的3D仿真模型，使初學者也能夠輕松辨別各類元器件。
（二）實物采用模塊化設置
1.模塊化的設計意味著實驗有更高的自由度，使實驗有更強的拓展性，教師也可根據自身的實驗要求靈活地選擇各種獨立的模塊。
2.模塊化的設計可以使損壞的部件更方便被更換，可降低硬件的維修成本。
（三）真正的虛與實的結合（可做到跨專業使用）
1.在可選方案中可選擇與機械臂配合做到了真正的虛擬實驗與實物操作的結合，做到了足不出戶即可在實驗室搭建實體電路，為師生提供了極大的便利。
2.若選擇需機械臂配合的方案，機械臂的設備可供自動化專業或其它需要使用機械臂的專業使用。
三、平臺的主要功能
在虛擬實驗室中，學生可以自由選擇（網絡版可教師分配）實驗項目，首先完成實驗前理論的學習，完成相對應的選擇題判斷題等，通過實驗仿真進行實驗連線后，系統自動判斷連線是否正確，并出具實驗報告及實驗成績，軟件預習結束后，學生方可進行硬件實操；網絡版教師可自行設置，預習成績不達標，實驗室相對應硬件設備無法使用操作等功能。
三、機電一體化虛實仿真技術

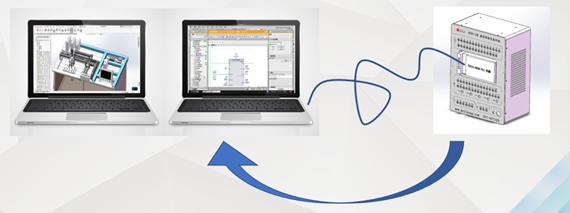

聯機即可運行多種動態仿真

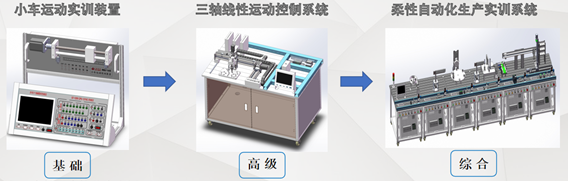

（一）實訓參考方案一
1.基礎--小車運動實訓裝置
（1）小車運行原點控制虛擬仿真實訓
（2）小車絕對運行控制虛擬仿真實訓
（3）小車相對運行控制虛擬仿真實訓
（4）小車自動往返控制虛擬仿真實訓
2.高級--三軸線性運動控制系統
（1）單軸運行反饋控制虛擬仿真實訓
（2）三軸取料跟蹤控制虛擬仿真實訓
（3）三軸插補運料控制虛擬仿真實訓
（4）三軸插補繪圖控制虛擬仿真實訓
3.綜合--柔性自動化生產實訓系統
（1）氣動機械手控制虛擬仿真實訓
（2）鉆、磨工藝控制虛擬仿真實訓
（3）立體式倉儲控制虛擬仿真實訓
（4）自動化生產控制虛擬仿真實訓
二、實訓參考方案二
1.基礎--虛擬仿真實訓裝置
（1）指示燈起跑停控制虛擬仿真實訓
（2）指示燈的延時控制虛擬仿真實訓
（3）自復位程序的控制虛擬仿真實訓
（4）流水燈啟�？刂铺摂M仿真實訓
2.高級--材料分揀控制系統
（1）電機正反轉控制虛擬仿真實訓
（2）電機星三角控制虛擬仿真實訓
（3）不同材質分類控制虛擬仿真實訓
（4）不同顏色分類控制虛擬仿真實訓
3.綜合--4.0智能制造實訓系統
（1）工業機器人控制虛擬仿真實訓
（2）伺服運動關聯軸控制虛擬仿真實訓
（3）立體式倉儲控制虛擬仿真實訓
（4）MES系統生產控制虛擬仿真實訓
三、軟硬件實驗內容
1.PLC基本指令練習仿真實訓
2.PLC功能塊練習仿真實訓
3.按鈕運行練習仿真實訓
4.電機運行練習仿真實訓
5.物料加工練習仿真實訓
6.PLC之間的通訊仿真實訓
7.運動插補控制仿真實訓
8.MES管理控制仿真實訓
9.關聯軸定位控制仿真實訓
10.液壓氣動控制仿真實訓
數字孿生的實現主要依靠傳感器、數據采集、數據分析和模型建立等技術。首先，通過傳感器和數據采集設備收集物理系統的各種數據，包括溫度、壓力、振動等。然后，利用數據分析和機器學習算法對這些數據進行處理和分析，提取出關鍵特征和規律。最后，根據這些數據和規律建立數字模型，用于模擬和預測系統的行為和性能。
數字孿生技術的應用范圍廣泛，例如在制造業中，可以用于優化生產過程、提高產品質量和預測設備故障；在城市建設領域，可以數字化建模城市的各種配套設施、交通設施、民生設施等，為城市管理者提供全面的城市運行狀態反饋和決策支持；在智慧物流領域，可以實現全球供應鏈的可視化，并對物流中的各環節進行優化，提高物流的效率和可靠性；在建筑設計領域，可以幫助設計師們更好地把握建筑物各方面的特點，提高設計的準確性和實用性。
數字孿生技術為各行各業的發展提供了全新的思路和方式，通過準確地反映物理系統的狀態和變化，并通過實時更新來與真實世界進行同步，以提高系統的效率、安全性和可靠性。隨著技術的不斷發展，數字孿生將在更多領域發揮重要作用，推動各行各業的創新與發展。
