PLC樓宇電氣基礎實驗平臺,樓宇電氣實訓臺
2023-09-24 09:27一、PLC樓宇電氣基礎實驗平臺

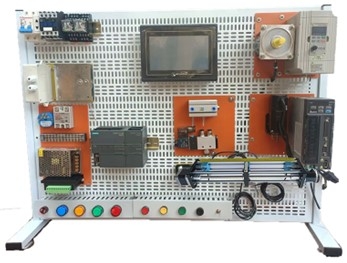

(一) 硬件設備圖片
(二) 產品功能概述
PLC實訓裝置采用了西門子PLC、臺達變頻器和昆侖通態觸摸屏，旨在培養學生建筑樓宇電氣自動化基礎知識，提升他們的PLC編程、變頻器、電機控制等電氣綜合應用能力。通過這個實訓裝置，學生將學習PLC的編程知識，了解PLC和變頻調速在智能樓宇實際應用中的作用，并掌握變頻器與PLC之間通信協議的建立和連接方法。此外，他們還將學習工業觸摸屏的功能和使用方法，掌握與PLC之間的通信知識，并且熟悉復位、置位、交替等功能鍵的操作，能夠?qū)崿F(xiàn)觸摸屏中的圖形顯示和動態畫面跟蹤。通過PLC實訓裝置的使用，學生將能夠應對樓宇消防、自動噴淋滅火、對講、門禁、供配電和安保監控等方面電氣自動化控制的需求。他們將具備足夠的知識和技能，能夠?qū)嵤┻@些功能的設計和維護工作。這將使他們在未來的工作中更加具有競爭力，能夠勝任相關的職位。同時，這種實訓裝置也為學生提供了一個實踐和實驗的平臺，讓他們能夠?qū)⒗碚撝R應用到實際操作中，提高他們的專業能力和實際操作經驗，提升他們的就業競爭力。
(三) 主要功能模塊
| 西門子SMART200 配置 | ||||
| CPU | ST20 | 步進電機 | 步進電機 | |
| 通信模塊 | ST20自帶 | 步進電機驅動器 | ||
| 模擬量 | AM03 | 聯軸器 | ||
| 觸摸屏 | 威綸7寸屏 | 絲桿 | ||
| 觸摸屏卡扣 | 螺母 | |||
| 觸摸屏電源端子 | 導桿 | |||
| 觸摸屏與PLC通訊線 | 導桿座 | |||
| 觸摸屏編程線 | 原點接近開關 | |||
| 強電電氣保護元件 | 電源插頭 | 左限位接近開關 | ||
| 空開 | 右限位接近開關 | |||
| 開關電源 | 步進電機固定座 | |||
| 接觸器 | 通訊 | 485插頭 | ||
| 中間繼電器 | 水晶頭 | |||
| 開關量 | 接近開關X3, 指示燈 X4 | PLC與變頻MODBUS通信線 | ||
| 按鈕X3 個 | PLC到觸摸屏通信線 | |||
| 撥碼開關Xl | 輔料 | 編程電纜 | ||
| 模擬量輸入 | 溫度變送器 | 電線 | ||
| 溫度傳感器 | 針型線鼻子 | |||
| 多段速控制 | 多段速變頻控制 | U型線鼻子 | ||
| PID | 溫度變送器 | 中間繼電器 | ||
| 溫度傳感器 | 變頻器 | 臺達 | ||
| 固態繼電器 | 變頻器與PLC通訊線 | |||
| 插座 | 異步電機 | 異步電動機 | ||
| 加熱管 | 電機座 | |||
| 變頻器 | 氣動模塊 | 1套（需要自配氣源） | ||
| 高速計數 | 編碼器 | 稱重模塊 | 1套 | |
| 編碼器底座 | 教材資源包 | 全套程序，編程資料，紙質教材，全套配套視頻課程 | ||
