軌道交通模數電實訓室設備，數電模電實訓室設備
2024-11-03 09:43軌道交通模數電實訓室設備
一、模數電實訓設備概述
軌道交通模數電實訓室設備、模數電實訓平臺、數模電實訓室設備是學生開展電子技術訓練、開展《電子技術》、《模擬電子技術》、《數字電子技術》等課程實訓教學的場所。通過實訓，學生可以掌握常用電子元器件的參數測量、性能測試；常用電子電路的設計、焊接組裝與調試，電子電路功能的驗證等。
★項目建設的必要性
模數電實訓平臺《電子技術》、《模擬電子技術》、《數字電子技術》課程是鐵道信號自動控制、鐵道通信與信息化技術、城市軌道交通通信信號技術、現代通信技術、信息安全技術等5個專業的專業基礎課，也是通信工、信號工、電工等工種的必修課，需要開展電子技術相關課程教學。
電子技術綜合應用創新實訓考核裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。電工創新實訓模塊為塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓、可充分發揮學生潛能的完全開放的平臺。

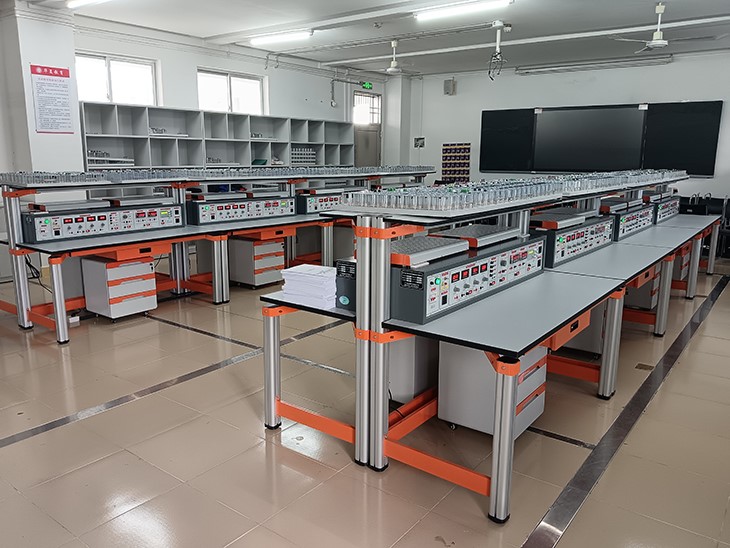

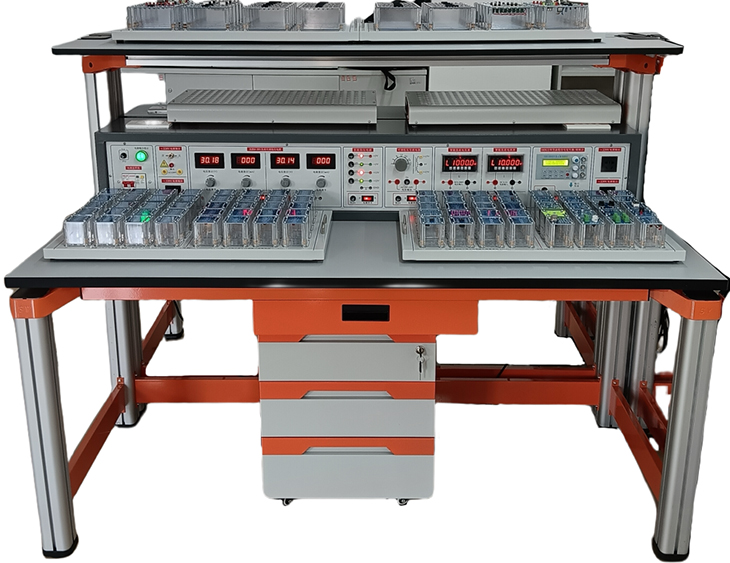

(參考圖片)
二、電子技術綜合應用創新實訓考核設備技術指標
1、工作電源：三相五線 AC 3800V±10% 50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1300㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、電子技術綜合應用創新實訓考核設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明塑料有機盒，兼作實物示教，一舉多得。電子創新實訓提供了包括實訓指導書項目所需的單元模塊，還為學生可能進行的創新與探索，配置了較齊全的單元模塊。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備各個功能模塊單元功能構成：
裝置由實訓主機箱、儀器架、實驗桌（裝有透明創新實訓模塊固定插板）、移動矮柜、透明創新實訓模塊（配有相應儲存板）、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。
（一）實訓主機箱部分介紹：實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋼質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板左右配有多組外部?jī)x器交流工作電源插座。
1、單相交流電源模塊提供單相電源，設有多路AC220V交流電源接口，可為外配儀器設備提供工作電源。
2、低壓交流電源模塊電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示，同時提供雙17V帶中心抽頭變壓器一只。
3、穩流穩壓電源模塊
3.2.提供輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
3.3.直流電源包括±12V及±5V等四路電源。
4、直流數字儀表提供一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）。
5、直流數字儀表
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用，放置示波器等測試儀器，實驗過程中使用得心應手。
（三）實訓工具：配備常用的剝線鉗、尖嘴鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、恒溫電烙鐵及烙鐵架、焊錫絲、吸錫器等工具。
（四）實訓桌：外形尺寸為1600（長）*700（寬）*1300（高），實訓桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（壓鑄框架連接構件非焊接工藝，經機加工、拋丸、噴砂，表面靜電噴涂工藝），安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。實訓桌設有二個抽屜，桌面采用不少于25mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。實訓桌后面二支桌腳向上延伸，與主機箱、儀表架組成實訓屏。實訓桌整體豪華大氣，功能實用。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。
★（七）電工電子實訓模塊 (具體可見表一)

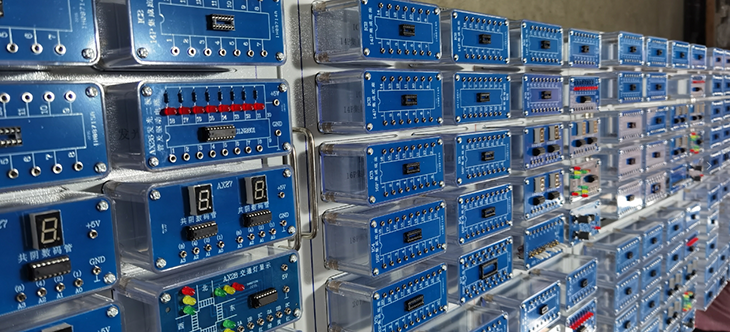

（透明電工電子元件模塊示例圖，共9塊板，140多只透明有機塑料封閉元件盒）
（部分透明有機塑料封閉元件盒正側面圖 ）
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便任意組合實訓線路，以完成不同的實訓項目等。實訓模塊有相應的儲存板，便于存放、管理。
提供電阻器、電容器、電位器、電感器、脈沖變壓器、穩壓二極管、雙向穩壓管、整流二極管、場效應管、單向晶閘管、雙向晶閘管、IGBT管、復位按鈕開關、鈕子開關、白熾燈、保險絲、共陰數碼管、集成穩壓管、聲電傳感器、揚聲器、蜂鳴器、氣敏傳感器、元件插座、音樂片、銅電阻溫度計、運放電路、繼電器驅動電路、單結晶體管觸發電路、功率放大集成電路、DC-DC集成變換器、單管放大電路、電機測速、十位邏輯電平輸出、單次脈沖源、編碼開關電路、撥碼盤、CP時鐘脈沖源、十位邏輯電平顯示、共陰數碼管驅動電路、交通燈電路等100多種種實訓模塊。
（八）、實訓線路板(1套／臺)
1、電子報警器
2、電子門鈴電路
3、光控電路
4、光控電路開關
5、航標燈
6、家用臺燈調光電路
7、排風扇自動啟閉電路
8、閃光燈
9、溫控電路
10、音樂門鈴電路
11、六管超外差式調頻收音機
12、LED數字電子鐘
13、多路搶答器等實訓線路
五、本設備可以完成的實訓項目
（一）模擬電子技術綜合應用、創新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）
6.恒流充電電路（場效應管的應用）（電子產品線路）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）
（二）數字電子技術綜合應用、創新實訓項目目錄
一）、數字電子技術基礎實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
二）綜合應用實訓項目
1.聲光控制節能路燈電路（電子產品線路）（綜合應用）
2.8線數據傳輸電路（電子產品線路）（綜合應用）
3.4位環形計數節拍發生器（電子產品線路）（綜合應用）
4.秒脈沖信號發生器（電子產品線路）（綜合應用）
5.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
6.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
7.數控變頻三角波-方波發生器
8.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
9. 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
10.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
11.數字鐘電路（電子產品線路）（綜合應用）
12.二位十進制計數符合電路（電子產品線路）（綜合應用）
13.交通燈控制電路（電子產品線路）（綜合應用）
14.升/降階梯波發生器（電子產品線路）（綜合應用）
15.光電轉換加/減計數電路（電子產品線路）（綜合應用）
（七）、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
（八）焊接實訓項目
1、電子報警器的焊接與調試
2、電子門鈴電路的焊接與調試
3、光控電路的焊接與調試
4、光控電路開關的焊接與調試
5、航標燈的焊接與調試
6、家用臺燈調光電路的焊接與調試
7、排風扇自動啟閉電路的焊接與調試
8、閃光燈的焊接與調試
9、溫控電路的焊接與調試
10、音樂門鈴電路的焊接與調試
11、多路搶答器生產
1)多路搶答器元器件認識及測量
2)多路搶答器原理圖識讀及工藝文件填寫
3)多路搶答器裝配工具與準備工藝
4)多路搶答器主板焊接
5)多路搶答器主板調試
6)多路搶答器電路板檢驗
12、LED數字電子鐘生產
1)LED數字電子鐘元器件認識及測量
2)LED數字電子鐘原理圖的識讀及工藝文件填寫
3)LED數字電子鐘的裝配工具與準備工藝
4)LED數字電子鐘主板焊接
5)LED數字電子鐘主板調試
6)LED數字電子鐘主板檢驗
13、六管超外差式調頻收音機整機生產
1)調頻收音機元器件認識及測量
2)調頻收音機原理圖識讀及工藝文件填寫
3)調頻收音機常用裝配工具與準備工藝
4)六管超外差式調頻收音機主板焊接
5)六管超外差式調頻收音機整機調試
6)六管超外差式調頻收音機整機檢驗
7)六管超外差式調頻收音機整機包裝
