儀表照明電路實訓設備，照明電路實訓考核柜
2024-07-31 06:38一、產品特點：

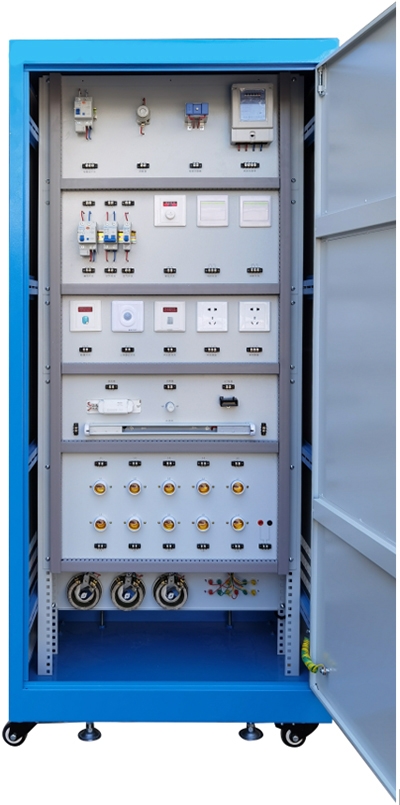

照明電路實訓考核柜按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能實訓裝置。兩面雙組型儀表及照明電路實訓考核柜采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。兩面雙組型儀表及照明電路實訓考核柜既可用于對電工教學儀表和照明電路的操作實訓。也可作為初、中、高級電工技能考核教學裝置。
二、結構及電器配置：
照明電路實訓考核裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
三、主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700cm×500cm×1700cm
3、設備重量：230Kg
四、實驗操作項目：
1.觸摸開關控制白熾燈電路；
2.白熾燈控制電路；
3.人體感應開關控制樓梯白熾燈電路；
4.聲控開關控制樓梯白熾燈電路；
5.日光燈控制電路；
6.單相電度表直接安裝電路；
7.單相電度表間接安裝電路；
8.單相電動機控制電路；
9.電流互感器與電流表配用接線電路；
10.電壓表、電流表安裝電路；
11.三相四線有功電度表直接安裝電路；
12.三相四線有功電度表間接安裝電路；
15.一臺電流互感器用于單相回路的接線電路；
16.兩臺電流互感器接成不完全星形接線電路；
17.三臺電流互感器接成星形接線電路；
18.兩臺電流互感器差接接線電路；
19.三臺電流互感器接成三角形接線電路；
20.萬能轉換開關和電壓表測量三相電壓接線電路；
五、照明電路考核柜每臺配置清單（正反面一樣）
（一）電氣元件配置
二）控制面板部分
照明電路實訓考核柜按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能實訓裝置。兩面雙組型儀表及照明電路實訓考核柜采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。兩面雙組型儀表及照明電路實訓考核柜既可用于對電工教學儀表和照明電路的操作實訓。也可作為初、中、高級電工技能考核教學裝置。
二、結構及電器配置：
照明電路實訓考核裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
三、主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700cm×500cm×1700cm
3、設備重量：230Kg
四、實驗操作項目：
1.觸摸開關控制白熾燈電路；
2.白熾燈控制電路；
3.人體感應開關控制樓梯白熾燈電路；
4.聲控開關控制樓梯白熾燈電路；
5.日光燈控制電路；
6.單相電度表直接安裝電路；
7.單相電度表間接安裝電路；
8.單相電動機控制電路；
9.電流互感器與電流表配用接線電路；
10.電壓表、電流表安裝電路；
11.三相四線有功電度表直接安裝電路；
12.三相四線有功電度表間接安裝電路；
15.一臺電流互感器用于單相回路的接線電路；
16.兩臺電流互感器接成不完全星形接線電路；
17.三臺電流互感器接成星形接線電路；
18.兩臺電流互感器差接接線電路；
19.三臺電流互感器接成三角形接線電路；
20.萬能轉換開關和電壓表測量三相電壓接線電路；
五、照明電路考核柜每臺配置清單（正反面一樣）
（一）電氣元件配置
| 序號 | 名稱 | 數量 | 單位 |
| 1 | 日光燈實訓組件 | 1 | 套 |
| 2 | 彩色燈泡及燈座 | 10 | 套 |
| 3 | 單線開關 | 1 | 只 |
| 4 | 二線開關 | 1 | 只 |
| 5 | 單相漏電開關 | 1 | 只 |
| 6 | 三相開關 | 1 | 只 |
| 7 | 調光開關 | 1 | 只 |
| 8 | 觸摸延時開關 | 1 | 只 |
| 9 | 人體感應自動開關 | 1 | 只 |
| 10 | 聲光控延時開關 | 1 | 只 |
| 11 | 盒式開關 | 1 | 只 |
| 12 | 插座 | 2 | 只 |
| 13 | 螺旋式溶斷器 | 2 | 只 |
| 14 | 4uF電容 | 1 | 只 |
| 15 | 單相電度表 | 1 | 只 |
| 16 | 電流互感器 | 3 | 只 |
| 17 | 三相四線有功電能表 | 1 | 只 |
| 序號 | 型號 | 名稱 | 數量 | 單位 |
| 1 | 6L2 | 交流電壓表 450V | 1 | 只 |
| 2 | 6L2 | 交流電流表 30A | 3 | 只 |
| 3 | 指示燈 | 3 | 只 | |
| 4 | 轉換開關 | 1 | 只 |
