DBLY-85 建筑給水排水實驗系統

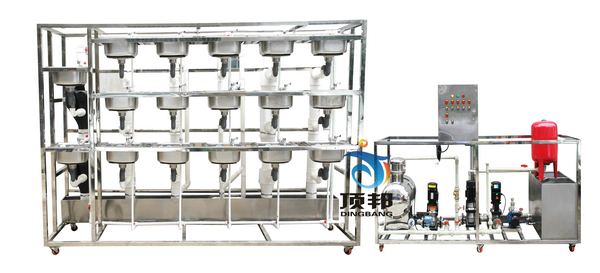

一、系統簡介建筑給水排水實驗系統由管道系統與供水設備兩大部分組成，如下圖所示：

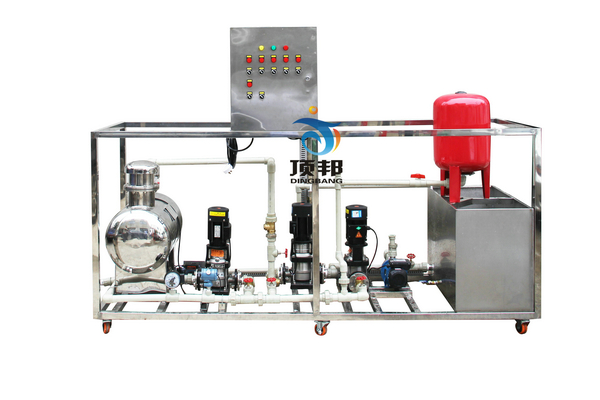

供水部分（圖片僅供參考）

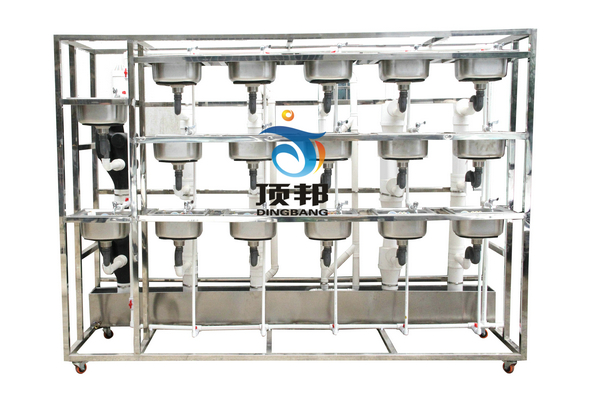

用水排水部分（圖片僅供參考）
演示水泵供水方式
演示水泵-水箱聯合供水方式
演示氣壓供水方式
演示變頻供水方式
演示無負壓供水方式
演示下行上給管網布置模式
演示上行下給管網布置模式
2、室內排水系統，可演示如下多種排水管道的布置形式。
演示無通氣排水
演示伸頂通氣排水方式
演示通氣立管通氣排水方式
演示蘇維托配件排水方式
演示底層單獨排出排水方式
演示旋流排水方式
演示自循環通氣管道系統
3、通過控制管道中水的流態，可演示壓力流管道、重力流管道水流現象，如：
層流、紊流、水舌、水膜流、水塞流、附壁螺旋流
4、室內供水自動控制系統，如上圖2所示，可演示不同供水系統的設備組成與自動控制系統的工作原理。
水泵供水系統的配電系統組成與控制方式、原理
氣壓給水的自動控制系統組成與工作原理
水泵-水箱聯合供水系統控制系統組成與工作原理
變頻供水控制系統組成與工作原理
無負壓供水控制系統組成與工作原理
二、系統模塊組合方案
建筑給水排水實驗系統采用模塊化設計方案，可以根據不同的教學需求與場地條件進行自主定制。
| 序號 | 設備名稱 | 功能簡介 |
| 1 | 低位水箱 | 演示系統水源 |
| 2 | 集水槽 | 演示系統集水、排水 |
| 3 | 蘇維托排水模塊 | 蘇維托排水系統結構與流態演示 |
| 4 | 單立管排水模塊 | 單立管排水系統結構與流態演示 |
| 5 | 雙立管排水模塊 | 雙立管排水系統結構與流態演示 |
| 6 | 自循環排水模塊 | 自循環排水系統與流態演示 |
| 7 | 旋流排水模塊 | 旋流排水系統結構與流態演示 |
| 8 | 無通氣排水模塊 | 無通氣排水系統結構與流態演示 |
| 9 | 水泵水箱供水模塊 | 水泵水箱聯合供水系統結構組成與運行原理演示 |
| 10 | 水泵供水模塊 | 水泵供水系統結構組成與運行原理演示 |
| 11 | 氣壓供水模塊 | 氣壓供水系統結構組成與運行原理演示 |
| 12 | 變頻供水模塊 | 變頻供水系統結構組成與運行原理演示 |
| 13 | 無負壓供水模塊 |
無負壓供水系統結構組成與運行原理演示 |
